第1章 监测监控中心系统介绍

1.1 硬件组成

●服务器主机两台：双核、大内存、大容量硬盘组RAID陈列。

●监控坐席主机：主流个人电脑配置即可。

●10MB独享光纤：电信或者网通接入都可以。

●路由器与交换机：外网、内网IP转换，用中高端的，稳定性好。

●投影仪：参观演示用，可用大屏幕液晶电视代替。

●网络安全防火墙：网络防护要求高时可考虑安装硬件防火墙保证网络安全。

●服务器托管：年费用6000-10000元，用户只需要提供一台计算机或者租用。

●监控中心大屏幕：采用LED液晶屏拼接方案实现的大屏幕。

●GPS车载终端：采用多功能车载终端，保证上时间稳定运行。

●外接传感器：温度传感器，液位传感器，压力传感器，正反转传感器等。

1.2 软件系统

●服务器操作系统：Windows 2003 Server操作系统，数据库使用linux系统

●服务器的大型数据库系统：MS SQL或 ORACLE 等大型数据库

●监控坐席的操作系统：Windows XP、win7、win8等微软操作系统

●GPS服务器及客户端软件。

1.3 监控中心大屏幕

监控中心共设置1面显示幕墙，由4块46英寸LED，6块22英寸显示单元共同组成。整体电视墙使用综合平台解码输出显示，实现了高清画面解码输出、高清矩阵视频输出、拼接大屏、PC桌面显示等功能。

监控中心的大屏显示系统由电信级设备综合平台作为中心设备，配以LED微缝（最小缝隙仅6.7毫米）拼接显示单元构成画面显示监控系统。综合平台作为新一代混合视频交换设备，具备高清网络视频、高清数字视频、模拟视频的混合接入、交换与输出能力，兼具高清编码、高清解码、矩阵切换，大屏拼接等复杂功能；LED微缝拼接显示单元无灼伤、无变形、亮度均匀、画面稳定不闪烁、24小时连续运行无需维护，整机寿命长达6万小时；综合平台可直接接入前端的计算机信号，直接将PC桌面输出显示在大屏上，并可实现信息叠加。

1.4 监控中心系统功能模块

1.4.1 监控中心平台种类

监控平台数据采集使用GPS车载终端+多种数据采集传感器组成。传感器实现多种数据信息的采集功能，包括实现液位的液位传感器、实现温度监控的温度传感器，实现压力测量的压力传感器等各种外部传感器。根据传感器种类不同，用途不同，监控平台又分为： GPS监控平台、冷链运输监控平台、粉尘颗粒运输监控平台等不同种类的车辆。

GPS监控平台以车辆位置，车辆油耗，速度，等为测量数据。针对车辆在实际运输过程中的位置，油量变化等信息做为主要参考对象。结合平台功能可以实现货物跟踪及查询、关键节点短信告知、支持多个温度传感、信息发布、语音监听、车载电话、开门报警、图象传输、温度异常报警、超时报警、疲劳驾驶报警、移动目标越界报警、移动目标路线管理、移动目标调度、自定义配置数据库、移动目标作业情况查询、疲劳驾驶统计、移动目标卸货统计、线路绑定越界统计等重要功能。

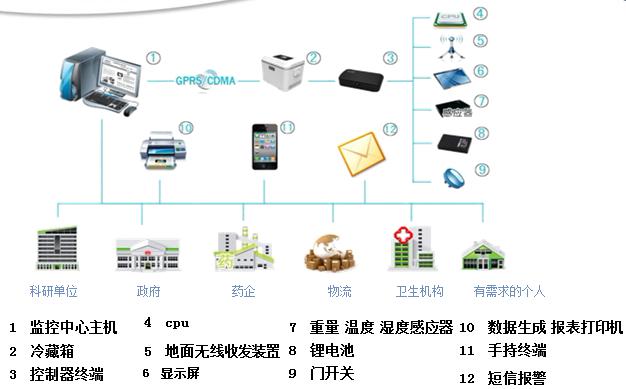

冷链运输监控平台中使用温度做为主要的监控对象。采用无线网络通讯技术、互联网技术、GPS定位技术、无线传感器系统的监控平台，系统可以实现对冷链产品（要求低温储存的食品、生物制剂、便携冰箱、菌类、血液等特殊物品）进行实时温度及位置的监控、温度数据分析、历史数据查询等功能，是一种全新的冷链安全管理模式。本系统使用冷链温度监测仪与系统平台间的交互信号，对各使用单位实施管理。满足用户对冷链产品从生产、仓储、运输、销售等过程适时动态监控管理、追溯。实现冷链产品上下游适时无缝监管。对冷链产品的温度、位置、品名、目的地等信息做到一目了然。冷链运输适用于以下群体：生物医药制造商、冷藏物流企业、生物制剂使用者、疫苗使用者、速冻食品供应商、菌类储藏单位、冰箱厂、快递及物流行业的特色业务拓展等行业用户。

冷链系统特点

    ● 温度精确管理：运用温湿度自动化采集监控手段，对信息进行智能化处理，实现物资存储环境完全M2M（机器到机器）的智能化控制。同时，运用定时温湿度采集、射频无线传输等技术，结合智能报警手段，对温湿度高低限自动报警，实现温湿度精细化管理。

    ● 运输过程智能化控制：GPS/温度检测技术、电子地图和无线传输技术的开放式定位监管平台，可实现对冷藏车资源的有效跟踪定位管理，并将定位信息和企业的业务资源进行整合。

    ● 安装操作简便，便于推广应用：系统实施部署方便、简单，不需对现有车辆做改造，就可方便地建立起无线温湿度采集系统，便于推广使用。

    ● 追溯与召回管理，完整可靠：建立产品流通跟踪体系，对出现质量问题的产品进行召回和销毁，记录相关信息，生成各类接种服务报表,对发生质量缺陷的产品可以通过标签追溯自动查询等。

冷链平台实施效益

    ● 物流车辆卫星定位，对货品和车辆管理提供了监管保障；

    ● 运输环境温度实时监测，保证运输中产品质量；

    ● 从库房到终端市场的信息跟踪管理，实现了货品可溯源管理，提高企业信誉度；

    ● 实现了物流可视化、一体化。

1.1.1 监控管理功能

车辆动态监控管理功能是借助车载终端设备有效实现各车辆的动态管理，包括车辆位置、速度、状态等相关参数指标，实现车辆的动态管理。

车辆上下线实时提醒：通过右下角报警中心声光报警，并且不同的状态在车辆列表和地图上以不同的颜色状态显示。

车辆调度：通过车辆搜索、列表选择、地图框选等方式选择车辆，向车辆下发调度信息（文本或语音）。

车辆监控：实时显示车辆的动态信息，并可以根据需要DIY需要显示的车辆动态信息。

特定车辆跟踪：对车辆的运行情况进行实时跟踪，可以实现单车或多车是实时位置和信息。

车辆点名：指定车辆发送点名命令，对应车辆上报车辆位置信息。

车辆查找：根据用户需要对需要显示的车辆进行筛选显示，可以按照车牌号码、SIM卡号码、驾驶员、企业和车队等查询车辆。

区域查车：在电子地图上框选区域查车。

远程控制功能：远程设置车机参数，远程查看车内实时状态；

历史轨迹回放：历史轨迹回放能够回溯车辆在指定时间段内的实际运行情况和统计信息，且在回放过程中能够实现暂停、拖放、停止等控制功能。可以显示在回放过程中每个数据点上的状态、速度、时间、方向等相关信息，并在轨迹回放时可以选择是否在地图上显示停车超时或超速的地理标注。

定时定位车辆查询：可以查询指定时间段内，经过指定区域内车辆信息查询。

分段限速：

●道路划分：高速公路、普通公路、城市道路、危险路段

●分段限速：设置的不同的路段不同的速度报警阀值，让超速管理更精确。

电子围栏

●行驶范围：车辆有规定的营运范围或路线；

●电子围栏：把行驶范围转换成电子围栏，支持矩形、圆形等区域。

实时拍照

●普通拍照：对指定车辆进行实时拍照。

●多路拍照：最大支持4路摄像头轮流拍照。

●自定义拍照：用设备提供的两条自定义线束实现开门、卸货等自动拍照；

●固定时间间隔拍照：设置间隔一定时间自动拍照；

●报警拍照：按下紧急报警钮报警并且拍照。

语音通信、监听

●远程监听：在紧急情况下直接拨打车载设备卡号进行语音监听；

●车载电话：高级配置可添加车载电话，实现和车辆的日常语音通

信息发布

●系统集成了目前流行的信息发布模块。

●监控中心可以发布文字指令信息下传到调度屏。

●监控中心可定时自动发布天气预报和路况信息。

●司机可用显示屏回复内置的信息，中心可以看到。



1.1.2 车辆报警功能

车辆报警功能（车辆安全管理功能）是用户借助本系统实现对车辆速度、行驶区域、行驶线路、停车时长、行驶时长、车辆破坏等全方位信息的安全管理，有效的保障车辆和人员的安全。同时通过声光的方式进行提醒。

车辆紧急报警：车辆按下紧急报警按钮，中心接收到后，监控软件马上弹出紧急报警窗口，发出短暂音乐声，车辆显示符号也会变色以提醒监控人员，供监控人员记录并处理；

冷链车辆温度异常报警：当温度超出设定的温度范围时报警。

车辆超速报警：在车辆发生超速时，监控软件会弹出超速报警对话框，并发出提醒，车辆显示符号也会变色以提醒监控人员，超速发生时的报警方式可以设置；

盗油报警：接受车辆GPS终端上传的油箱内油量数据，并对油量的非正常变化自动报警。

车辆超区域报警：当车辆超出限制区域后的报警；

停车超时报警：车辆停车超速时，监控软件会弹出停车超时报警对话框，并发出短暂音乐声，车辆显示符号也会变色以提醒监控人员。系统可随时查找某车辆在任一时间段内停车时间和地点，也可以按是否在兴趣点进行分类查询，如是否在各个工地、公司等分类查询，并双击停车信息可以自动转到地图上的地理位置；

车载终端故障报警：当终端出现故障，不能监控时，会报警给予提示；

疲劳驾驶报警：车辆连续驾驶时间超过设定的值后，向中心发送疲劳驾驶告警，中心收到后，监控软件马上弹出疲劳驾驶报警窗口，发出报警声，车辆显示符号也会变色以提醒监控人员记录和处理。

车载终端缺电告警：当车载终端断开外接电源，启用备用电池时会自动报警到中心，提示缺电报警。

客户端地名标注：可在客户端地图上标注相关单位所在位置或下属企业等地名的标注。可以设置地名属性，将地名有效分类；

1.1.3 信息报表功能

信息报表功能是根据用户需要进行各类参数进行横向或纵向的比较，为车辆的行驶和行为状况提供统计分析。平台提供多种报表借用户查阅。其中包含：油耗报表，温度报表，速度、里程报表等各种信息报表。

汽车油耗分析报表：跟油罐车本身耗油情况相关的报表，包括加油量、非正常漏油量、百公里油耗、怠速油耗等。

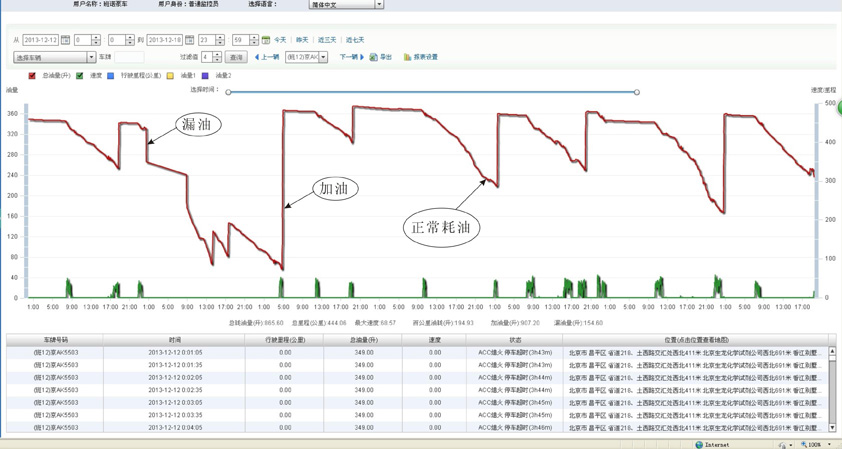

A、油量曲线：

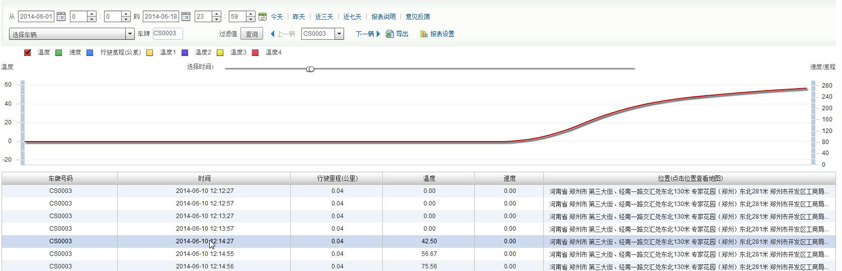

B、温度曲线：

运行分析报表：车辆运行相关报表，包括车辆上下线明细、进出区域明细、历史轨迹、停车统计、油耗统计、离线分析、时间区域分析等报表。

超速分析报表：车辆超速的相关分析报表，包括车辆超速明细、车辆超速统计、单车区域超速、区域超速汇总等。

告警分析报表：车辆或车队告警分析统计报表，包括车辆报警明细和车队报警统计报表。

里程分析报表：车辆里程相关的分析报表，包括车辆里程明细，车辆总里程、车辆里程按天或按分查询报表。

行车记录仪分析报表：事故疑点数据报表，平均速度分析报表。

超速报警报表和相应地理位置查询：根据需要查询相应车辆的历史超速信息，并可按预先设置的时间段进行汇总，超速信息可将发生超速报警的地点显示在新开的地图界面上；

超区域报警报表查询和相应地理位置查询：根据需要查询相应车辆的超区域信息，并可按预先设置的时间段进行汇总，可将发生超区域报警的地点显示在新开的地图界面上；

停车超时报警报表和相应地理位置查询：根据需要查询相应车辆的停车超时信息，并可按预先设置的时间段进行汇总，可将发生停车超时报警的地点显示在新开的地图界面上；

紧急报警报表和相应地理位置查询：根据需要查询相应车辆的停车超时信息，并可按预先设置的时间段进行汇总，可将发生紧急报警的地点显示在新开的地图界面上；

终端故障报表：统计终端故障情况。

多日未上线车辆报表：统计多日未上线的车辆报表。

速度曲线报表：统计时间-速度曲线报表。

车辆上线率报表：统计车辆上线率。

里程统计：实时统计车辆行驶的里程，统计模式可以多样化如可按时间或部门进行统计，同时可以按公司到工地之间的进行分里程统计，以便满足相关用户对数据使用的需求。

疲劳驾驶统计：统计连续驾驶时间和单日最长驾驶时间的报表。

1.1.4 整体监控功能

整体监控管理是对系统、车队、车辆运行状况、离线状况、报警状况等各项监控指数的统计和分析，帮助用户全面了解系统、车队、车辆的健康指数，并为企业的决策提供依据。



系统整体分析：系统在线、离线、缺电、报警情况分析图，以列表和柱状图或圆饼图的方式展现，充分直观的了解系统的整体健康状况，当离线率或告警率达到预设的上线时，及时发出警告或整改通知。

车队整体分析；车队在线、离线、缺电、报警情况综合分析和比较，以列表和图形的方式展现，可以作为车队考核的依据。当离线率或告警率达到预设的上线时，及时发出警告或整改通知。

车辆整体分析：可以对车辆在线、离线、缺电、报警情况综合分析，并可以对车辆离线进行综合因素的分析和判断，快速排查离线原因。

各项参数比较：可以根据在线、离线、缺电、报警等参数进行车队和车辆的比较。

各类整体监控界面可以保存、导出、打印。

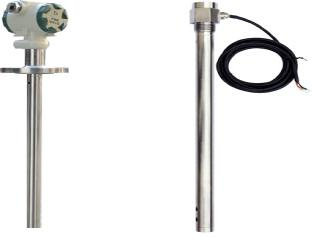

 第2章 精密数字液位计简介

CR606系列数字油位传感器基于射频电容测量原理，采用断层扫描技术,动态分析传感器在介质中各种参数，自动进行精确补偿，输出信号随液位高度改变呈线性连续变化。整机无任何弹性部件和可动部件，耐冲击、安装方便，可安装在各种场合对汽油、柴油、液压油的油位及其它各种不腐蚀不锈钢的液体进行准确测量

5.1、产品优势：

●  九项国家专利，填补行业空白。

●  自动校准、自动适应，没有温漂，不受介质影响。

●  高精度、高分辨率。

●  40mW超低功耗。

●  经防爆认证、计量认证、质量体系认证。

●  性能可靠、坚固耐用。

5.2、技术参数

● 检测范围：10～5000mm            ● 精     度: 0.5级

● 分辨率  ：0.01mm                 ● 承压范围: -0.1MPa～0.1MPa

●探极耐温:-100~150℃                ●环境温度: -40~70℃

● 输出信号: 4～20mA、0～5V、0～10V、RS485通讯、RS232通讯

● 供电电源:DC12～40V(典型值24VDC)    极限工作电压：DC10V~80V

● 固定方式: 螺纹安装M30×1.5或法兰安装，

● 防爆等级：本安ExiaⅡC T6  隔爆ExdⅡC T5

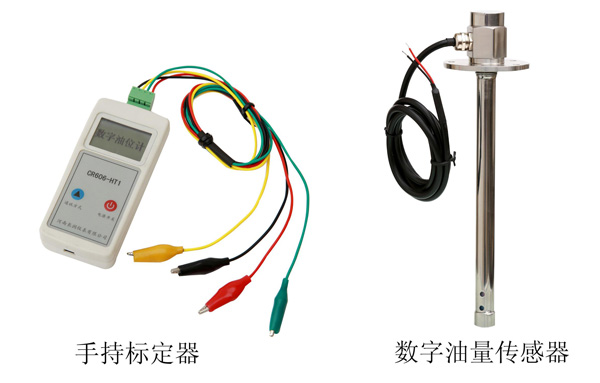

 5.3、相关配件



第3章  卫星定位车载终端的技术指标

3.1 产品概述

     道路运输车辆车载终端设备采用大规模集成电路，模块化设计，每个功能模块和整机都经过多重测试。加上模块化多层结构的嵌入式软件，保证终端设备性能稳定可靠。同时终端设备融入了多项独特的人性化设计，终端设备扩展性好，接口丰富。

3.2 产品优势

（1）宽幅电压设计，可以承受高达100V的高压，稳定可靠。

（2）模块化分体设计，根据用户需求自主扩展，配置灵活，特别适合后装市场的安装。

（3）接口自定义设计，提供多种接口（RS232、USB 、CAN、AIN、DIN等），用户可以自定义接口定义，扩展丰富。

（4）远程升级设计，维护升级简单方便。

3.3 主要功能

（1）自检功能

设备具有自检功能，可以通过LED方便的判断设备的供电状态、卫星信号、通信模块等当前状态，并当终端出现故障时可以及时将车辆的状态上报监控中心。当进入信号盲区时设备自动存储数据，当信号恢复时自动补报信息。

（2）定位功能

实时的时间、位置、速度、方向、里程、状态等信息定时、定距上告监控中心。

（3）通信方式

可选择通过GPRS或SMS或GPRS/SMS上报信息。

（4）信息采集

设备在实现车辆位置、速度、方向、里程、状态信息采集的基础上，可以实现对车辆开关量（载客、卸料、正反转、开关门等）信息和模拟量（油量、温度等）信息的采集，并可以通过串口实现驾驶员身份识别、业务数据、图像、音频、视频等信息的采集。

（5）行驶记录

 设备具有汽车行驶记录功能。

（6）远程监听（选配）

设备可以实现远程监听功能，必要时需增加监听设备进行远程监听。

（7）远程拍照（选配）

设备可以实现远程拍照功能，需增加外围摄像头实现该功能。

（8）远程调度（选配）

设备可以实现短信下发、远程调度、导航功能，需增加外围调度屏或导航屏。

（9）远程控车（选配）

设备可以实现远程控车，需增加外围继电器实现该功能。

（10）通话功能（选配）

设备具有通话功能，需增加外围通话手柄实现该功能。

（11）告警提示

告警提示在对驾驶员进行告警提醒的同时及时将相关告警信息上报至监控中心或指定手机，监控中心可以根据相应的情况及时处理。

超速告警提醒：可以按不同时段和不同路段进行速度监控。

疲劳驾驶提醒：根据预设的疲劳驾驶时间进行疲劳驾驶告警提醒。

区域告警提醒：当车辆驶入禁入区域、或驶出禁出区域进行区域告警提醒。

线路告警提醒：当车辆偏离预设线路时进行线路告警提醒，实现规范线路行驶。

电池欠压提醒：当车辆电池电压到达预设值时进行欠压提醒，并启用设备备用电池工作，保护车辆电池。

设备断电提醒：当设备电源断电及时进设备断电提醒，设备启用备用电池工作。

超时停车提醒：当车辆停车时间超过停车预设值时进行超时停车提醒。

紧急报警提醒（选配）：在紧急情况下，驾驶员可主动触发紧急按钮请求中心救援。

终端故障提醒：当设备出现外围设备工作异常时会及时将告警信息上报监控中心。

（12）终端管理

设备支持软件远程在线升级，方便维护。

5.  可选配件

（1）继电器：实现远程控车功能。

（2）报警按钮：实现紧急报警功能。

（3）蜂鸣器：实现车辆告警提醒。

（4）调度屏：实现短信显示、信息上传、远程调度功能。

（5）通话手柄：实现短信显示、语音通话功能。

（6）导航屏；实现短信显示、信息上发、远程调度、导航功能。

（7）摄像头：实现远程拍照功能

（8）LED屏：实现信息发布功能

（9）开关量传感器：实现开关信号的传感器，如正反转传感器，接近开关等。

（10）模拟量传感器：实现模拟信号的采集，如速度传感器、油量传感器等。

 6.  技术指标

（1）外形尺寸：100mmx90mmx32mm

（2）工作电压：10V~60V

（3）工作电流：<150mA

（4）存储温度：-40 ℃ ～ +85 ℃

工作温度: -20 ℃ ～ +70 ℃

（5）定位时间：冷启<40s, 热启<10s

（6）定位精度： <15m

（7）速度精度：0.1m/s

（8）GSM频率：EGSM900/GSM1800

（9）GSM功率：EGSM900:CLASS4(2W);GSM1800:CLASS1(1W);

7.  应用行业

客运车辆、货运车辆、危险品运输车辆

 第4章 手机客户端功能简介

4.1 功能概述

 >> 查询车辆：由当前位置，历史轨迹，追踪设备，三部分组成，可在地图上显示设备实时位置信息，方便回放设备的历史轨迹，对设备的在线追踪，查看设备图库，及发送设备命令操作。

>> 管理：可实现添加/修改/删除客户，分组， 设备， 用户信息。

>> 设置：可设置间隔时间，定时读取车辆数据，地图添加谷歌与高德地图进行切换设置及对车牌的显示跟隐藏设置。

>> 意见反馈：您有任何意见或建议都可以通过意见反馈功能反馈给我们。

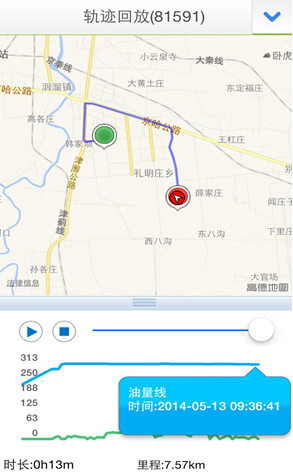

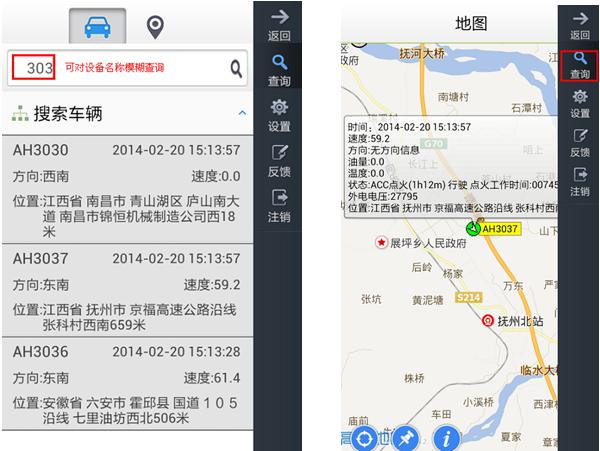

4.2 查询车辆与轨迹回放

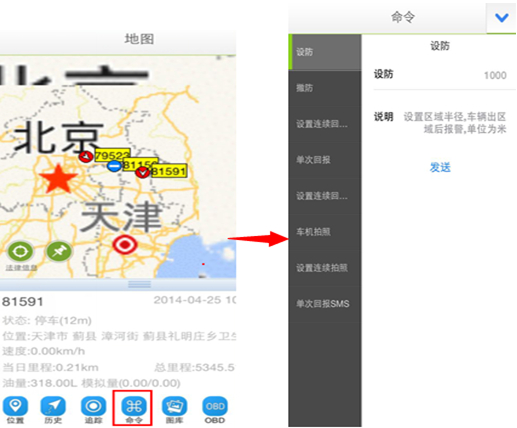

4.3 车辆追踪与下发命令

（目前支持最常用的几个车机命令（设防，撤防，连续回传，单次回报，车机拍照，断油电，恢复油电等命令）
