(一) 行业背景
      随着建筑业的迅猛发展及商品混凝土政策的出台,给混凝土生产行业事来前所未有的巨大商机,同时混凝土生产行业间的竞争也日趋白热化,混凝土生产商迫切需要应用各种先进、科学的现代化管理手段来保证产品质量,降低生产成本,树立良好的企业形象,以求在市场竞争中再创佳绩。
      目前大部分混凝土公司都是由人工按经验进行调度,混凝土一旦装上后车辆之后,无法对车辆进行有效的监控,对于如何保证车辆必须在最佳时间之内卸料没有有效的控制机制,同时,对司机的违规行为不能有效进行监管,对车辆的运行情况也缺乏实时的监控,企业缺乏决策数据。其中突出表现为:车辆超速、绕道无法监控;调度作业主要以电话等人工操作为主,耗时、误事、效率低;车辆间距、道路交通实时状态无法掌握,缺乏发车实时依据;各工地车辆作业状态信息不畅,造成车辆调度不及时或车辆排队延时等待,车辆资源利用率低下;司机违规行为无法掌控,私卖混凝土的现象不能实时监控;没有行车路线实时监控,可控成本无法降低;搅拌车工作状态不确定而导致混凝土质量无保障等问题。
(二) 商砼运输车管理难点
•难点一:  解决调度中常出现的工地”压车”问题
       独巨匠心的联合伟业混凝土搅拌车专用调度管理系统,使过去复杂的”运筹”理念如今变得”一目了解”,调度人员可以轻松自如地控制生产,指挥车辆,最大限度减少工地”压车’现象。调度界面上直观、简洁地看见每个工地的车辆使用情况、每辆车的运行状况,从而适时安排生产,合理调度车辆,满足更多工地任务需求;
•难点二:解决调度中常出现的工地”断料”问题
       采用本系统后能直观动态了解每个工地的车辆数量到位状况,以及车辆到工地路途距离,准确作出合现高度,大幅减少工地断料现象,避免长时间断料导致产品质量问题及客户投诉问题,减少客户对服务的投诉,提高企业美誉度,提升客户忠诚度。
•难点三:解决调度存在盲点问题
      由于每个月企业都要接到数个甚至十几个工地,而司机往往对去工地路程不熟悉,导致问路时间长达10多分钟,由于调度不知司机具体位置、工地具体位置,无法给司机正确导航,导致司机走错路,白白浪费时间,加剧车辆的紧张.还增加不必要的油耗,而司机边开车边打电话,也影响驾驶的安全性。
•难点四:减少油耗等费用
      由于能主动及时了解工地车辆及车辆路途状况,避免工地“压车”从而减少油耗;导航功能减少司机走错路,减少油耗;超速报警功能,而高速会增加车辆油耗;系统自动统计有每辆车行驶里程、每辆车每月运送砼方量统计、每辆车耗油统计,能准确计算每台车的每方砼每公里油耗数据.通过车辆之间比较,奖优罚劣,管理导向鼓励司机自觉省油,从而有效降低平均油耗.
•难点五:约束司机的不良行为
       司机的不诚自行为,给企业劳动带来极大损失如:偷油、偷料、超速、怠工、故意绕行等等。而本系统为车队管理提供了智能的监管手段。司机出公司大门就成为不受约束“自由人”变为时时刻刻都有“电子眼”盯住司机,给司机不良行为上一套”紧箍咒”.大大减少或杜绝一些司机不诚信行为。
      正是基于此情况,针对商砼企业的发展需求,通过在车辆上安装车载GPS监控系统,可以有效解决公司遇到的上述难题。河南长润仪表有限公司利用在多年自主液位传感器的研发技术,结合多年GPS物流车辆调度管理信息系统的成功运管的经验基础上,再结合实际商砼企业的业务管理流程要求,全方位整合GPS工业级调度监控技术,设计出一整套适合商砼企业货运管理和一体化服务信息系统解决方案。
      此方案根据自动识别采集技术、GPS车辆跟踪技术,将货况信息数据自动识读输入信息平台计算机系统,在运送过程中利用GPS跟踪技术方法和手段,可以为企业提供准确的数据采集和跟踪反馈的有效解决手段,在企业的车辆追踪,所运送物品追踪和供应链的身份识别与位置定位等方面都可协助企业充分有效地解决目前商砼企业中混凝土运输管理存在的问题。
      商砼车载监控系统跟目前应用较广泛使用的GPS系统相比,车载监控系统不仅能跟踪记录车辆的地理位置,还能对商砼车的运行状况和驾驶员的工作进行全过程监控和记录,防止司机疲劳驾驶或违规操作,以保证车辆行驶安全,在发生油料盗窃及商砼丢失时,可作为区分责任的有力证据,监督驾驶员在树立公司良好形象同时维护公司和客户的利益。
(三) 系统组成
1. GPS商砼车正反转实时监控方案
工作原理简介

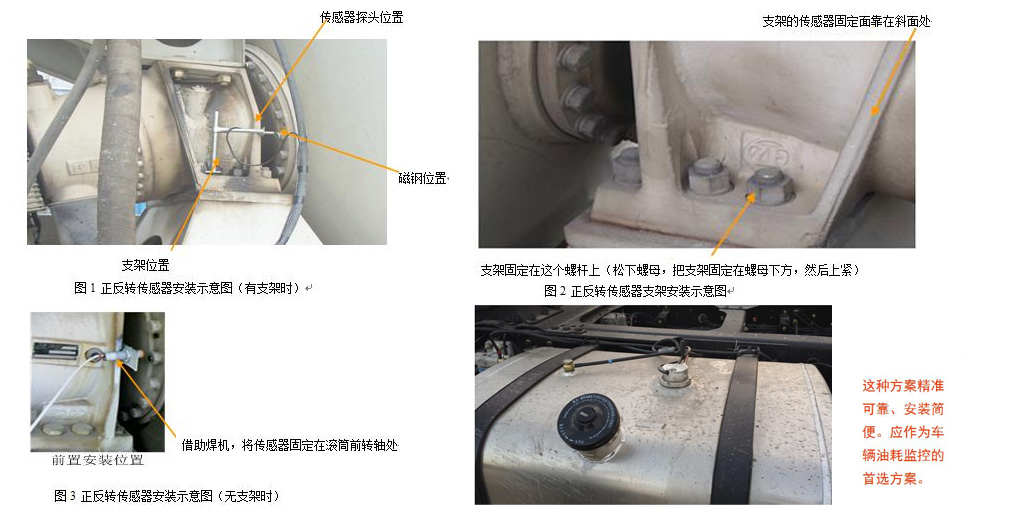

      –通过在商砼车罐体传动部位安装正反转传感器
      –将正反转传感器采集的罐体正反转信号通过GPS车载终端,GPRS无线通信模块实时传输到GPS后台服务器
      –GPS服务器对正反转数据进行处理后,将这些数据实时展现出来
正反转数据
      –当任何一个人都可以随时知道商砼车的任何一个位置点的正反转情况,司机就不敢在运输途中反转卸料,再加上车辆的非工地外反转报警功能,彻底杜绝丢料现象!

2.针对司机偷油倒卖的解决方案
      –方案:加装高精度油量传感器实时采集油箱油量;
      实时采集油箱油量变化引起的油箱液面高度变化信号,根据这个信号判断油量变化;
      –优点:测量精度比较高;
      –缺点:成本比油浮子高,安装复杂;

3.针对司机虚报过路过桥费的解决方案
      –GPS独有的轨迹时间查询,可以准确地查询到一个特定时间点车辆的实际位置;
      –管理人员可以用司机提供的过路过桥费票据上的时间作为查询要素,查询出车辆的实际地理位置和票据上的收费位置比对,如果查询的地点和票据上的差距很大,就可以证明这个是假票;
      –用技术手段杜绝司机造假过路过桥票据的念头;

4. 进出区域记录:
      –自动记录每辆车进出工地的时间、地点、趟程,并生成报表。
(四) 本车辆管理信息系统的特点
Ø 强大的车辆准确定位、实时监控、高效调度功能
Ø 车上油箱的油量实时监控
Ø 车上混凝土砼罐的转向(正、反转及不转)检测及报告
Ø 可提供标准的数据接口,可实现与用户相关信息系统、110、119应急救援系统等的无缝对接
Ø 支持多种行业运营,方便用户今后业务拓展
Ø 支持多中心级连、支持移动中心
Ø 系统架构采用C/S和B/S混合架构,方便用户在各种场合使用,满足专业和普通用户的个性化要求
Ø 可以采用北斗+GPS联合定位,更加快速和可靠
Ø 详尽的各省市电子地图
Ø 系统具备自检功能,保证安全稳定,降低系统维护成本
Ø 可同时支持多种通信方式,包括GSM/CDMA 短消息、GPRS、3G
Ø 支持文字信息发送、通播
Ø 支持终端采集图片信息回传显示、存储和查询
Ø 支持终端对车上的油量、油位、温度及压力等安全危品运输数据进行采集;
Ø 车载终端完全符合国家和行业标准,通过了相关的质量认证
Ø 车载终端采用防震设计,良好的密封性,具备防潮、防尘性能
Ø 车载终端外接选配的语音播报显示屏可以实现文字信息接收与显示或读报
Ø 车载终端外接选配的专用摄像头可以实现图片信息的远程抓取和回传存储与显示
Ø 终端设备具有远程诊断和远程升级功能,维护管理更方便,成本减低
(五) 系统建设原则
(1)、先进性原则
      “GPS监控中心”系统是一个综合性电子系统工程,集GPS技术、数据通信技术、计算机网络技术、地理信息技术及显示技术等各种先进技术成一体。在信息共享、集约发展的新形势下,依托各种相关系统的强有力支撑,构建一个信息互通的综合信息系统。系统设计采用标准化、模块化系统集成技术,使系统具有开放性、兼容性和扩充性。系统整体建设采用成熟的高科技技术,既反应当前科学技术发展的先进水平又具有发展潜力。
(2)、可靠性原则
      由于GPS系统使用环境的特殊性,可靠性主要体现在两个方面:一是中心系统的可靠性,包括硬件系统的可靠性,操作系统、数据库、中心服务系统等软件平台的可靠性;二是车载终端的可靠性,主要是能够稳定可靠的工作。
(3)、可扩展性原则
      系统建设采用统一设计、分步实施原则,制定统一的技术体制,统一的互连物理接口和统一的互连协议。
      系统具有良好的扩展性,当用户数量增加时,能够增加用户服务终端的数量和应用种类,能够成倍增加接入调度服务分支机构;监控范围扩大时,能够扩充支持不同的无线通信协议;车载终端种类增加时,能够方便地接入中心系统,保护用户投资。
(4)、多样性原则
      “GPS监控中心”与无线通信系统数据中心之间的数据通信应支持多种通信方式,采用平台化设计,可以同时接入多种不同的通信系统,如GSM、GPRS、CDMA及其它无线通讯系统等。
(5)、实用性原则
      整个系统的操作以方便、简洁、高效为目标,多操作平台整体设计、统一操作,既充分体现快速反应的特点,又便于工作人员进行业务处理和综合管理,便于领导层、管理层及时了解各项统计信息和决策信息。

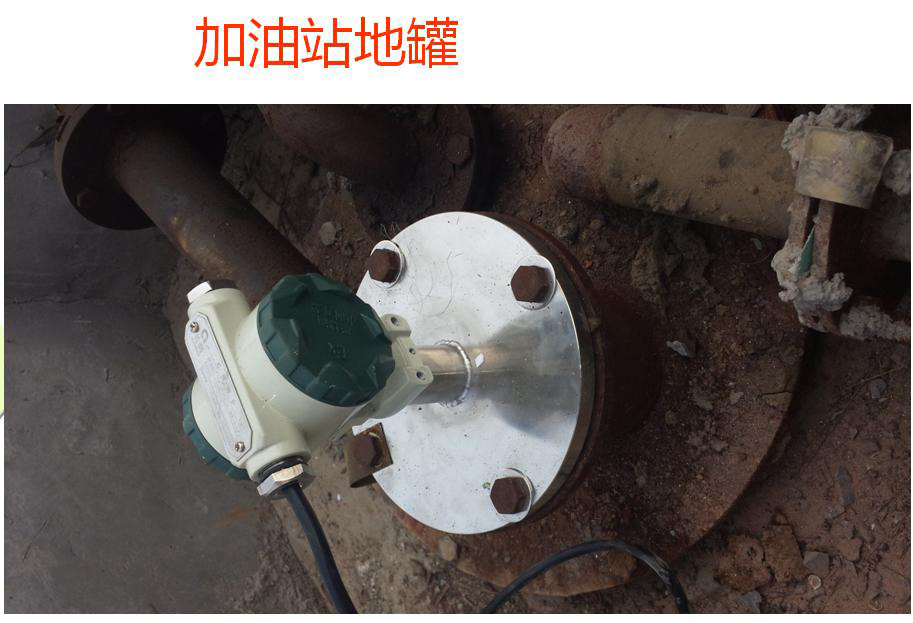

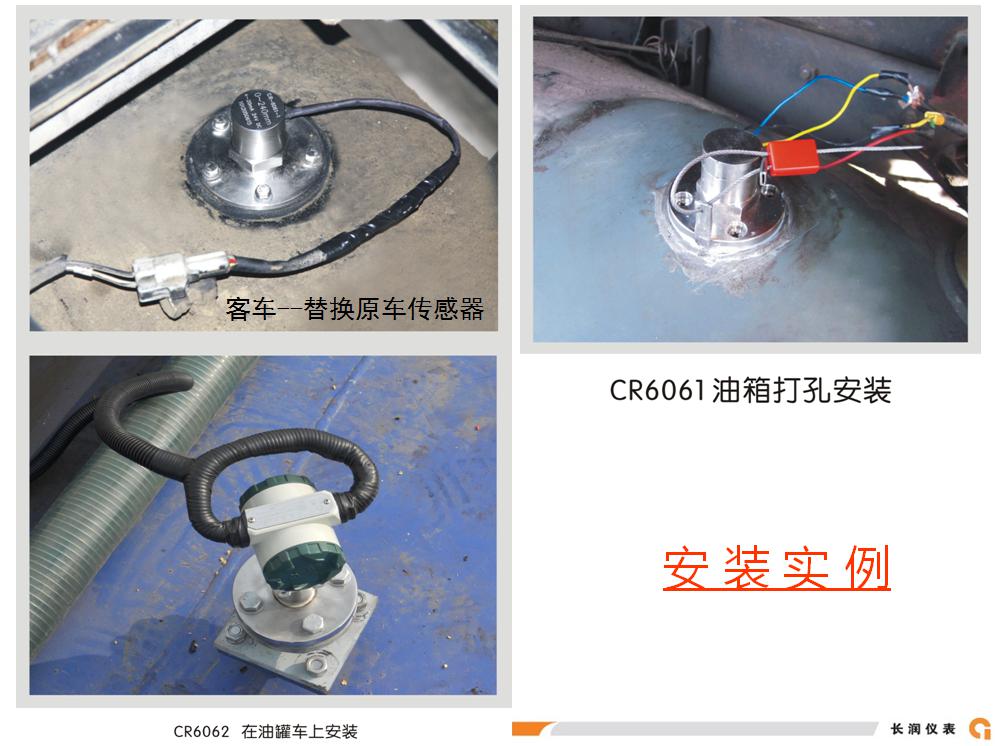

(六) 产品安装图片








(七) 商砼调度管理系统基本操作流程

      商砼车调度管理系统以位置服务平台为基础,针对商砼车行业开发的一个行业客户端产品,包括档案管理,合同管理,区域管理,任务单管理,调度管理以及定位监控等基本功能。

一.用户类型以及权限
调度系统部署之后,在使用时,首先要理解后台用户之间的权限关系。

1.调度系统的用户是从EXLIVE位置服务平台创建的用户,用户级别最高权限为二级管理员,二级管理员可以创建多个普通监控员。
   备注:二级管理员以及普通监控员可以登录调度系统,其他帐号无权限登录调度系统。

2.各个二级管理员之间的信息是独立的;

3.同一个二级管理员创建的多个普通监控员,多个普通监控员之间的信息是共享的;

二..如何获取商砼调度系统帐号?
      调度系统部署之后,使用系统管理员或者一级监控员登录,创建二级管理员,这里以一级管理员登录创建二级管理为例进行说明:
      一级管理员登录EXLIVE位置服务平台的操作步骤

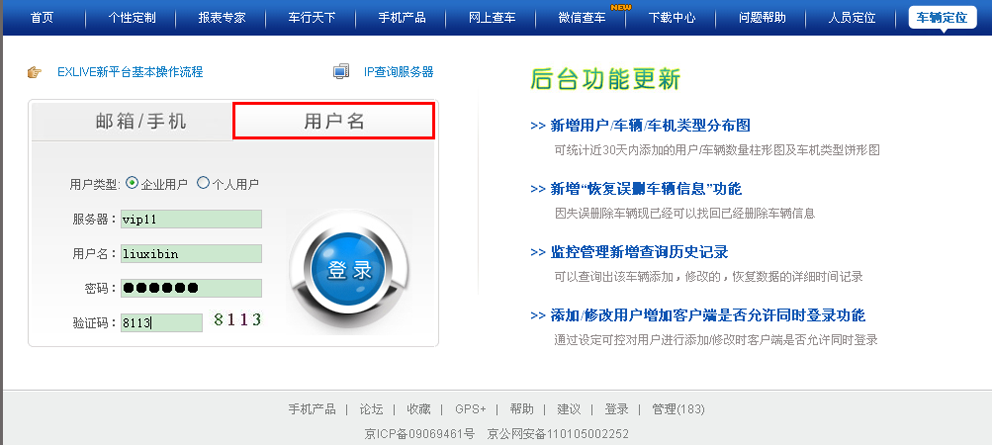

1.打开www.exlive.cn,选择--车辆定位,选择自己的服务器,用一级管理员登录系统,点击“登录”即可,如图1

图1

2.创建客户:根据自己运营模式创建客户

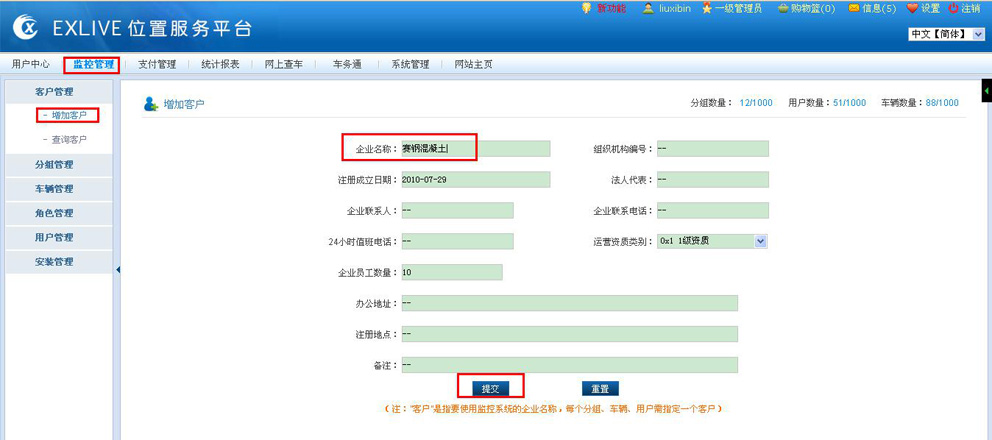

  选择“监控管理—客户管理—增加客户”,填写客户基本信息,点击提交即可;如图2

图2
3.创建二级管理员

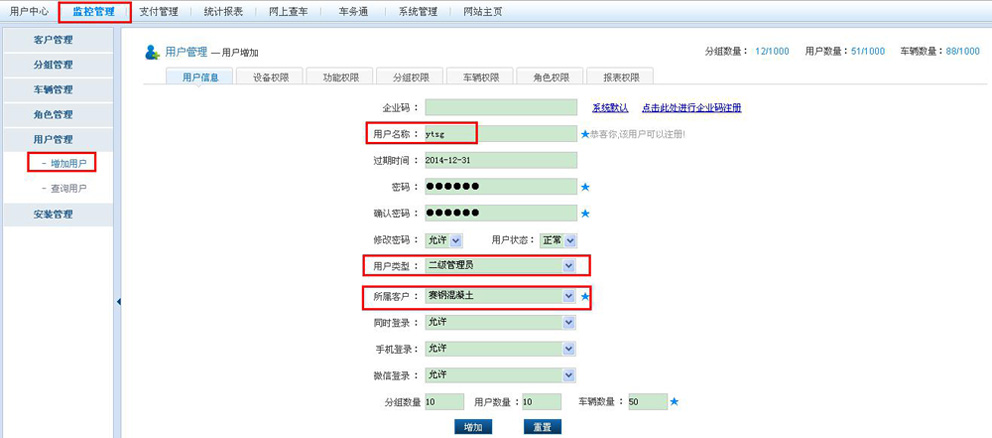

    选择“监控管理—用户管理—增加用户,填写用户基本信息,选择过期时间,选择如图2创建的客户信息,点击“增加”即可,如图3

图3

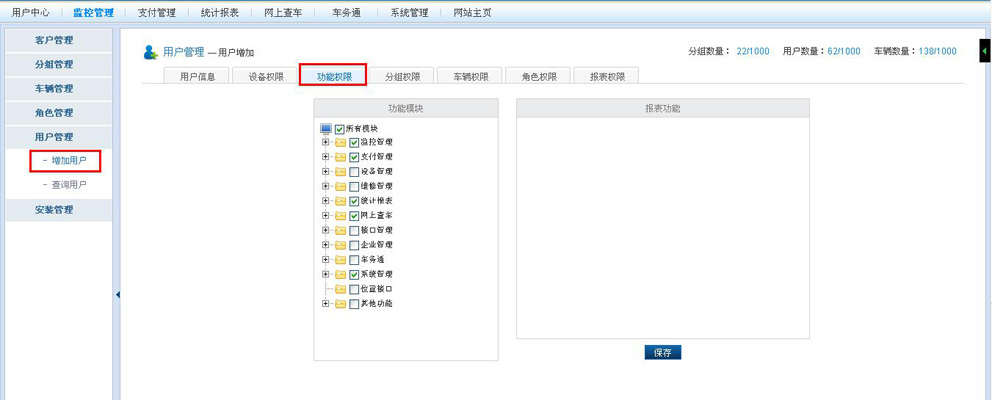

     为用户分配设备权限,功能权限,根据自己需求打勾选中相应模块即可,如图4

图4

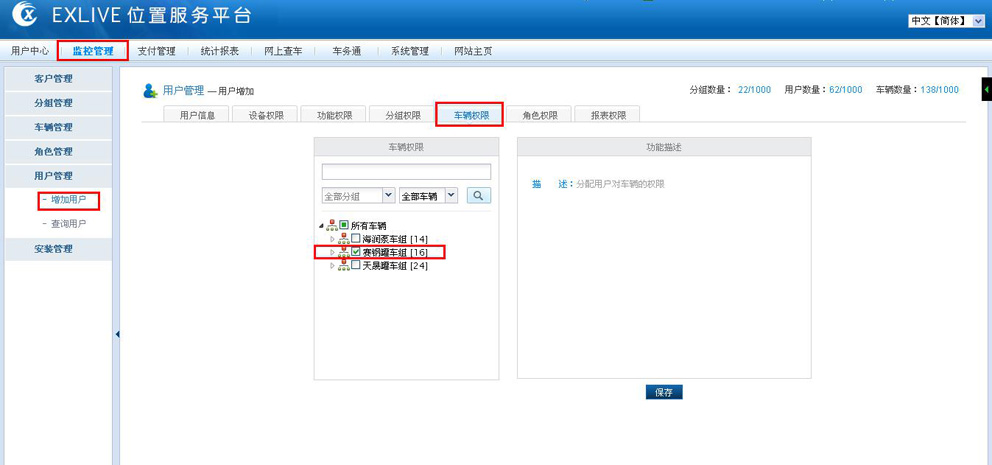

为用户分配车辆权限,如图5
备注:(调度系统车辆可以自动从EXLIVE位置服务平台获取,此例为一级管理员加车分给二级管理员车辆权限,二级管理员自己加车也可以)

   图5
三.如何登录商砼管理调度客户端?
安装好调度客户端之后,配置好对应的服务器地址之后,点击可执行程序

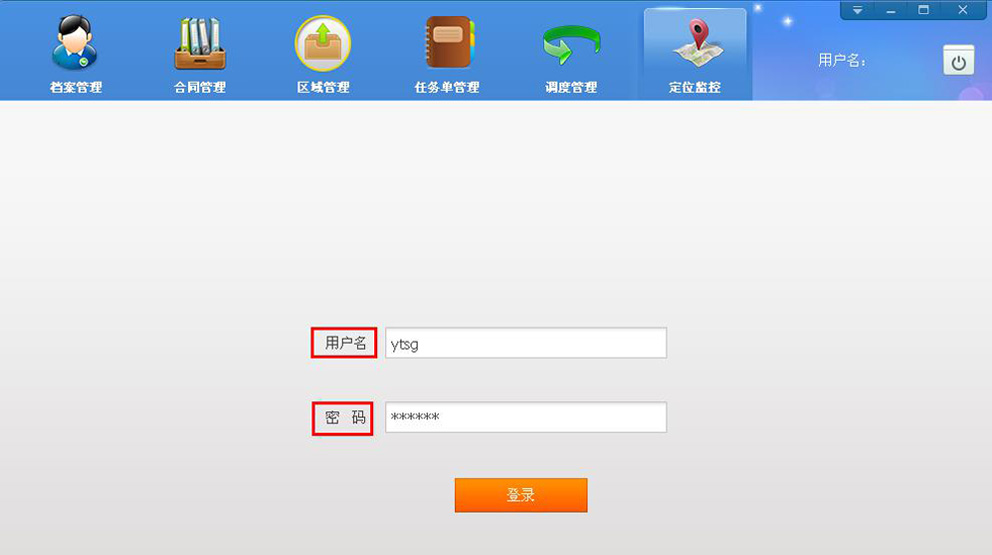

,输入图3创建的二级管理员用户名,密码,点击登录,如图6

图6

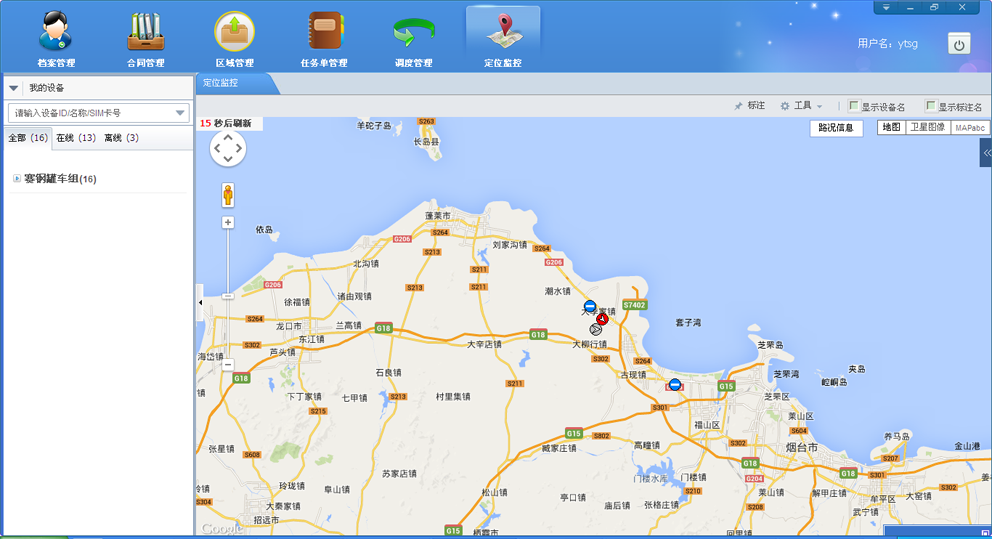

   成功登录商砼调度客户端,自动监控界面,如图7

图7
四.商砼调度客户端包括哪些内容?
    商砼调度客户端包括档案管理,合同管理,区域管理,任务单管理,调度管理以及定位监控等基本功能,下面逐一进行介绍。

 1. 档案管理包括:客户档案,驾驶员档案,车辆档案信息的增删改功能;

 A. 客户档案包括客户信息的录入、修改、删除,查询等功能,有效的统计客户的相关信息;
如何增加客户,修改/删除、查询客户信息?

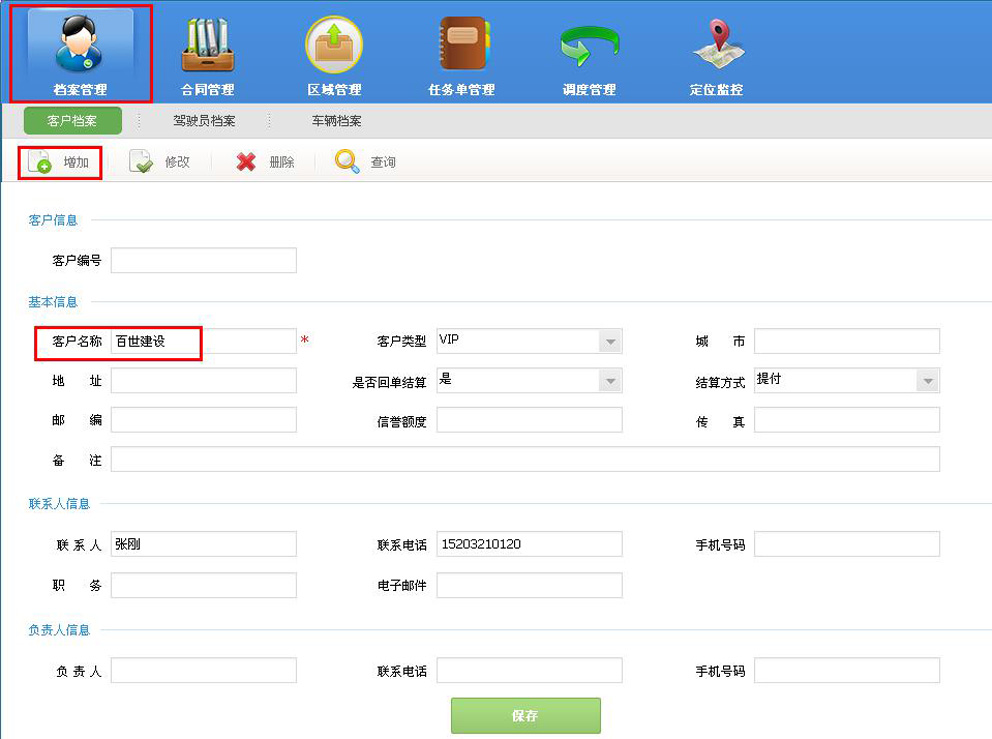

      登录商砼调度客户端,选择档案管理---客户档案,点击“增加”功能按钮,填写客户信息,红色带*的为必填项,其他项可选择性填写,点击保存,即可增加客户成功,如图8
图8

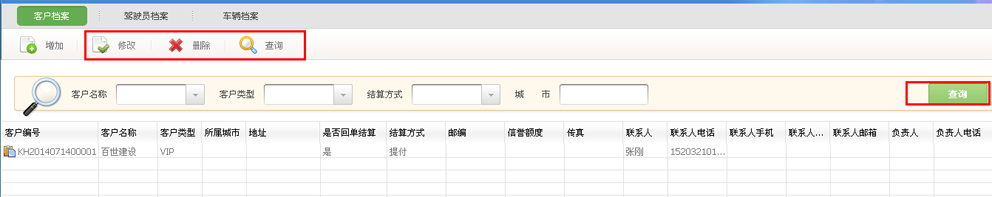

增加成功,客户信息以列表形式显示出来如图9,客户信息可以进行修改、删除,查询等功能,这里不做详细说明了


图9

B. 驾驶员档案:驾驶员信息的录入、修改、删除,查询等功能,一辆设备可以有多个驾驶员信息的录入统计。
   如何增加客户,修改/删除、查询驾驶员信息?

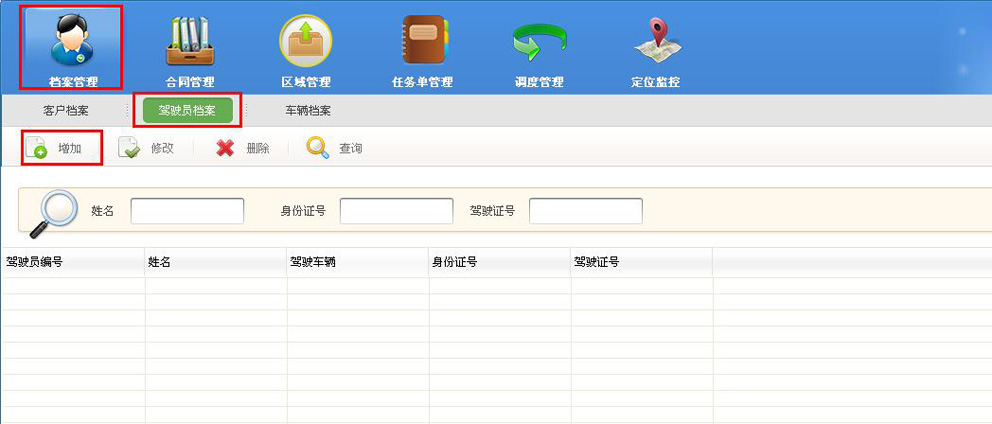

   登录商砼调度客户端,选择档案管理---驾驶员档案,点击“增加”功能按钮,填写驾驶员信息,红色带*的为必填项,点击保存,即可增加客户成功,如图10,图11
图10

图11

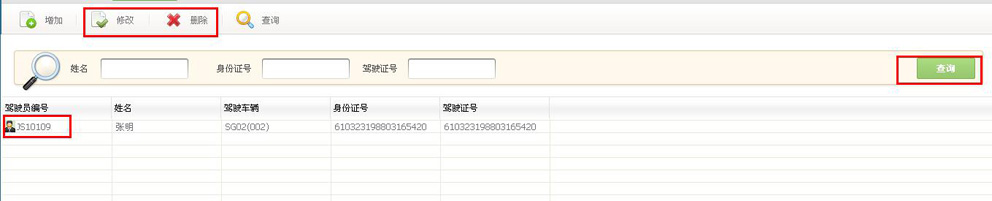

添加成功的驾驶员信息以列表形式显示出来,可以修改、删除,模糊查询等功能,如图12

图12

      C. 车辆档案:调度系统的车辆是从位置服务平台录入之后,自动获取过来的,车辆档案是来完善车辆的内部编号,核定承载方量,以及车辆类别等其他调度信息的功能模块。
      如何增加内部编号?

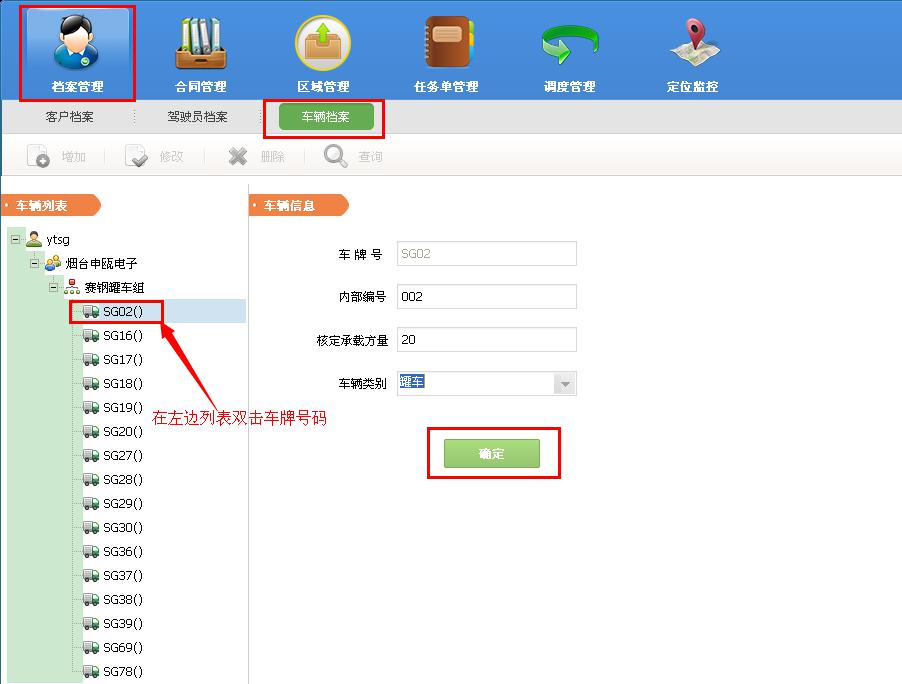

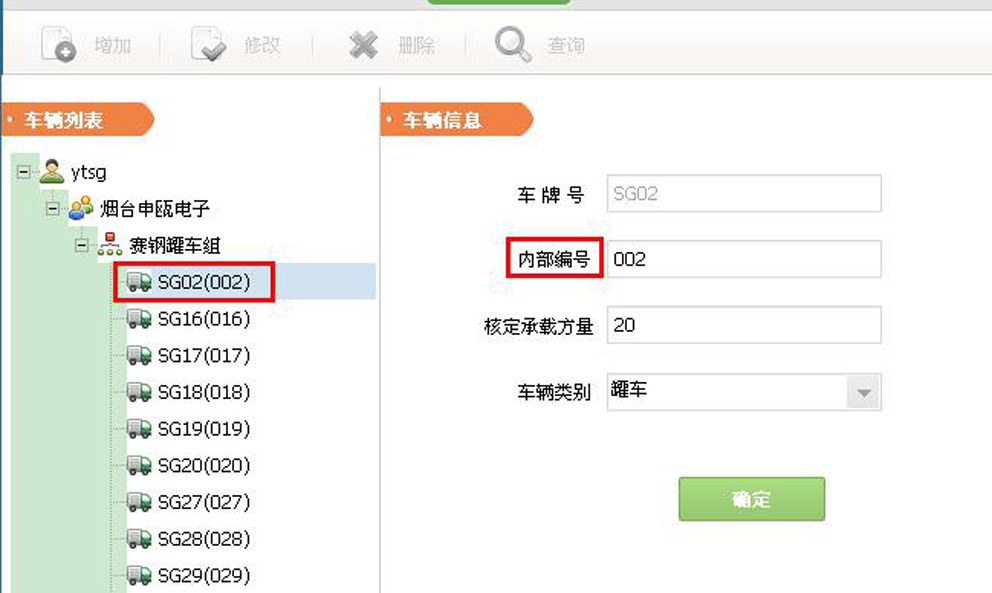

      登录商砼调度客户端,选择档案管理---车辆档案,在左侧树形功能窗选择要添加内部编号的车牌号码双击,在右侧车辆信息中填写对应的内部编号,核定承载方量,车辆类别,点击确定即可增加成功,如图13

图13
车辆档案信息完善完整如图14


图14

2. 定位监控

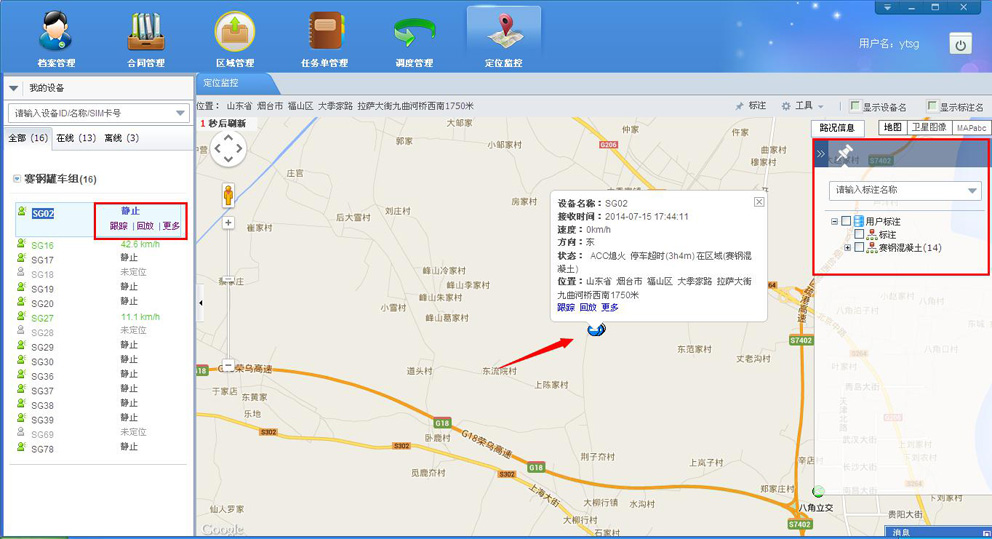

      定位监控功能模块包括了对车辆的位置显示,追踪,轨迹回放,下发命令,标注管理等功能,如图15
图15

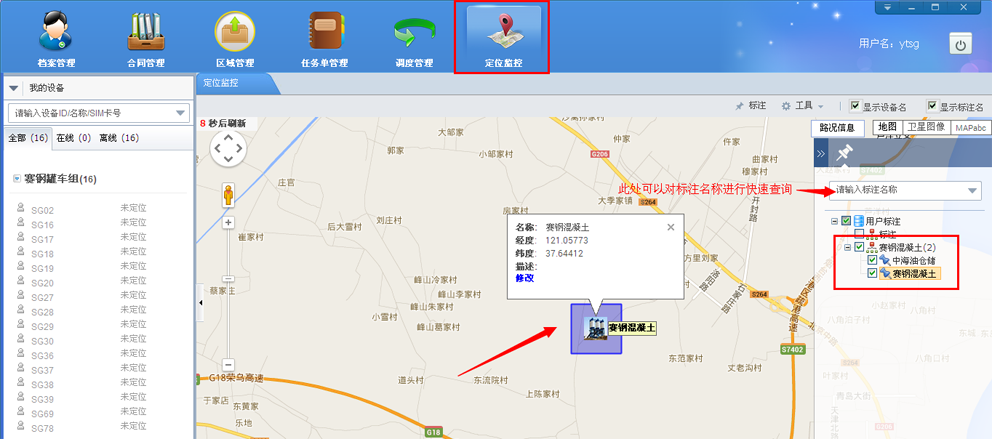

      定位监控中对车辆的位置显示,追踪,轨迹回放,下发命令这几项功能跟EXLIVE位置服务平台中的新版bs网上查车功能一致,这里不做详细说明,重点对标注管理进行说明。
A.如何在定位监控中添加厂区跟工地?
具体步骤如下:
添加厂区

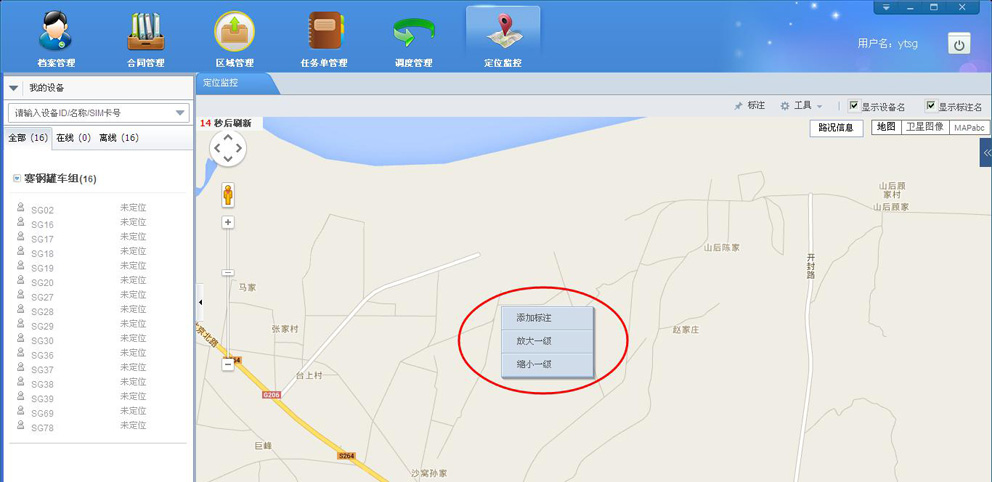

在商砼调度客户端---定位监控中,找到厂区实际位置进行标注,在地图位置点击鼠标右键,出现添加标注弹出框,如图16

图16

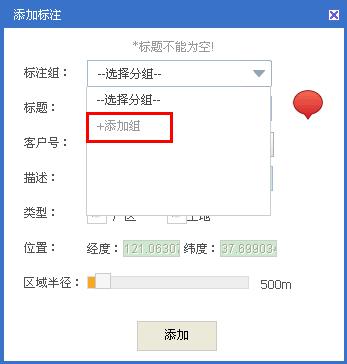

第一次添加标注时,需要先添加标注分组,在弹出的添加标注对话框中,在标注组中鼠标左击下选择添加组,如图17

图17

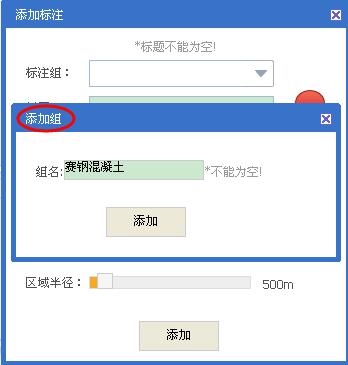

弹出“添加组”对话框,输入标注分组名称信息,点击“添加”,如图18

图18

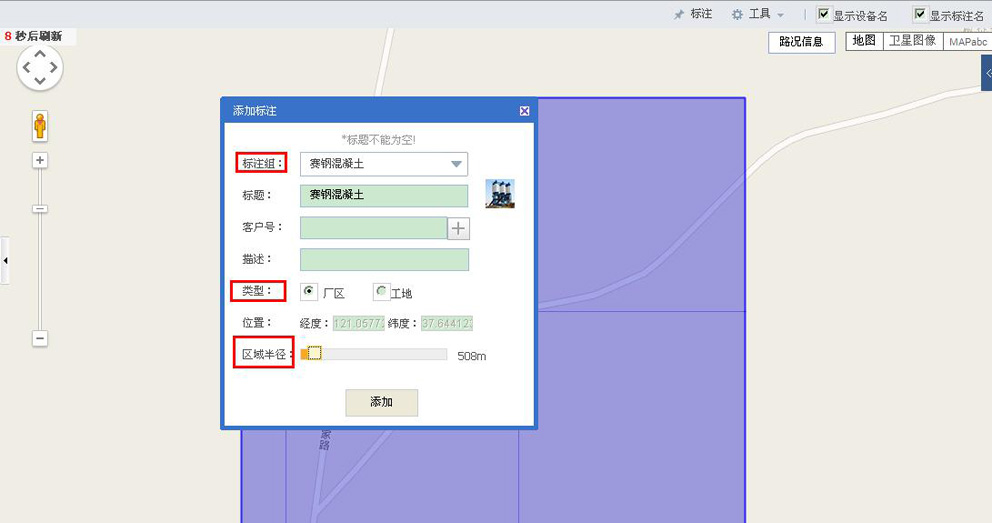

选择好所属标注分组,添加厂区,输入厂区名称,选择好标注类型,标注图标在提供列表里面自行选择,标注范围可进行拖动控制,如图19

图19

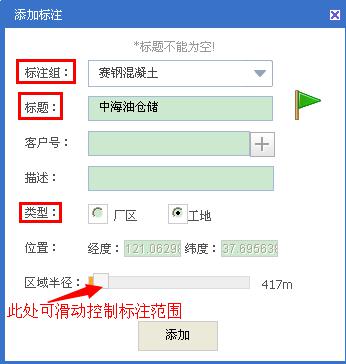

添加工地,在地图上选择好对应的位置鼠标右键,在弹出的添加标注对话框中,输入名称,选择好标注类别,控制好范围,如图20
图20
添加好的厂区跟工地,显示在地图上以及地图右侧的标注管理列表中,如图21

图21
B.如何修改标注?

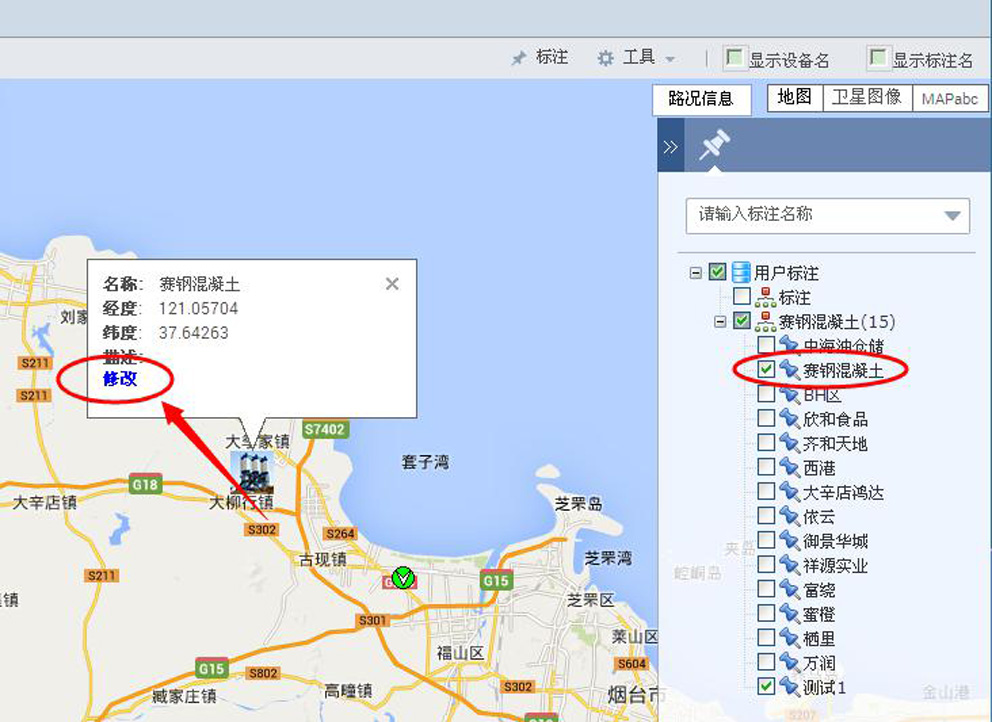

在定位监控,地图右侧标注管理中选中要修改的标注双击,在地图标注信息中选择”修改“按钮,填写修改的信息即可修改成功,如图22

图22
标注位置画错或者需要改变,可直接鼠标左击在地图中拖动标注图标就可以改变标注的位置,点击保存即可,如图23

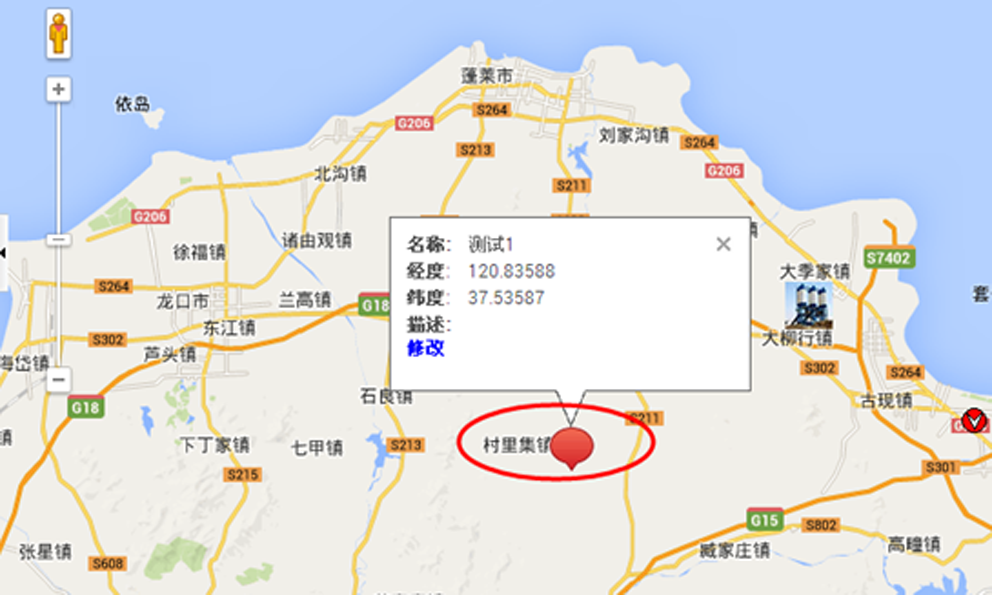

   修改标注前标注位置

图23
修改中,直接鼠标左击在地图中拖动标注图标移动到正确位置之后,点击保存即可,如图24

图24

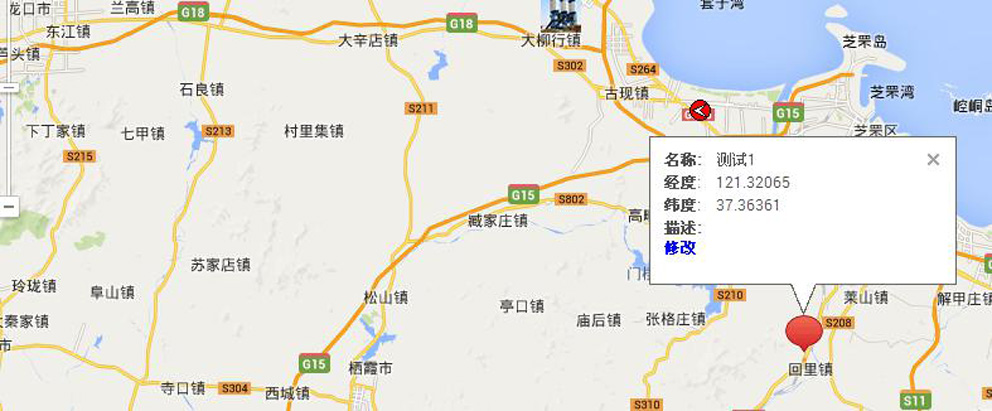

修改成功后位置,如图25

图25
3. 区域管理
   区域管理显示出厂区跟工地编号,名称,属性等信息;

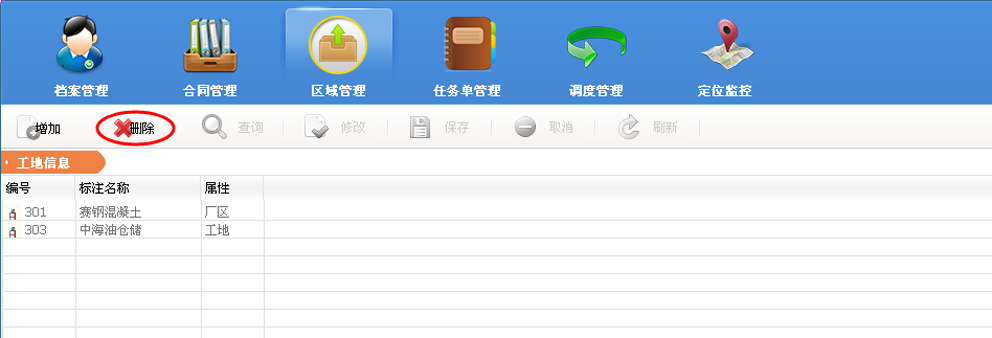

   标注的删除是在区域管理里面进行删除的,如图26

图26
4. 合同管理
   合同管理主要是建立工程名称和工程施工地址,绑定客户名称(即委托单位,施工单位)的一个大的功能模块。
   如何创建合同?

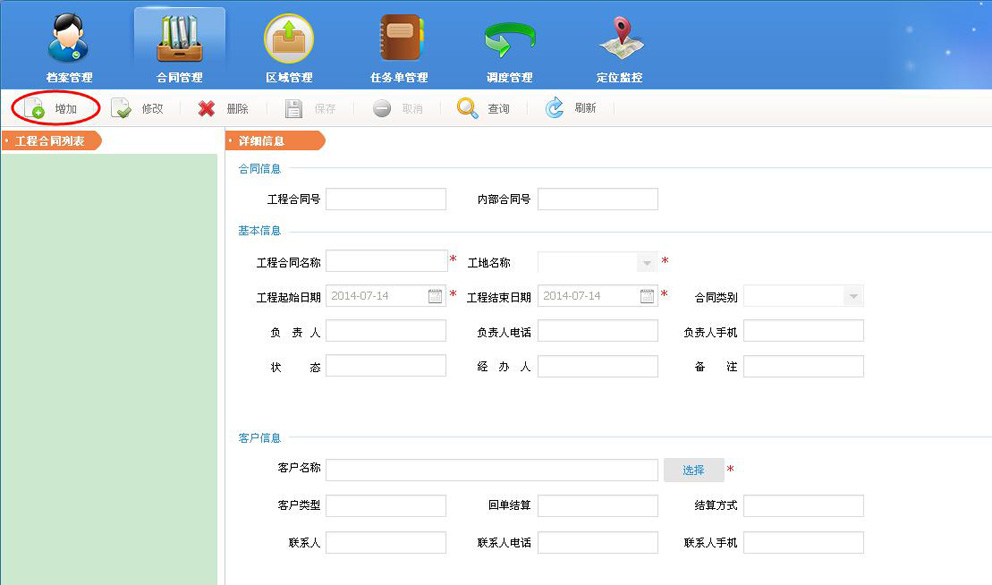

   在商砼调度客户端中选择合同管理,点击“增加”按钮,如图27

图27

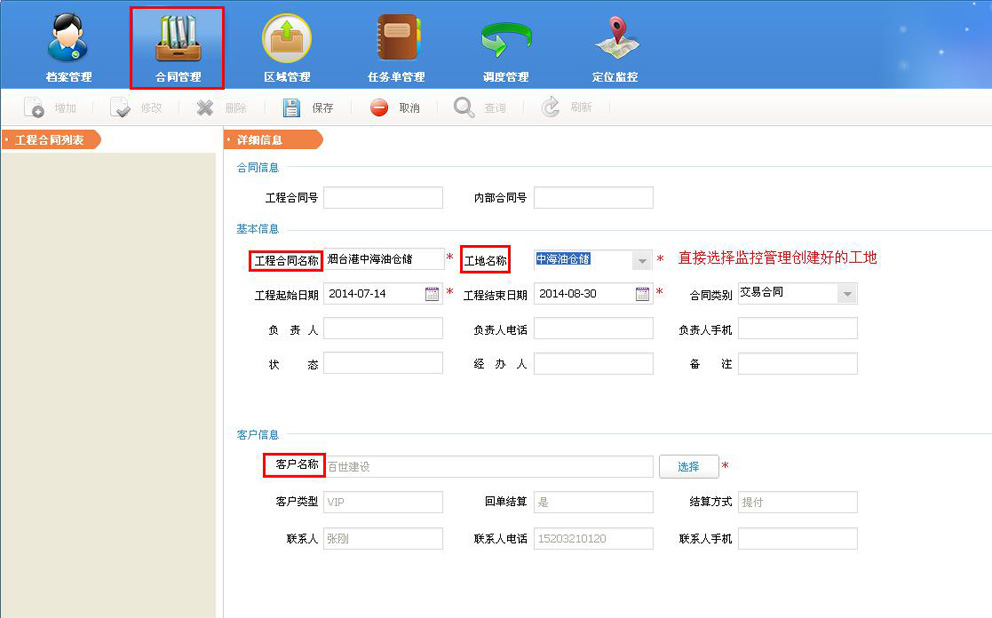

    填写工程合同名称,选择定位监控中事先添加好的工地名称,选择客户管理中对应的客户名称,红色带*为必填项,填写完信息点击“保存”如图28

图28

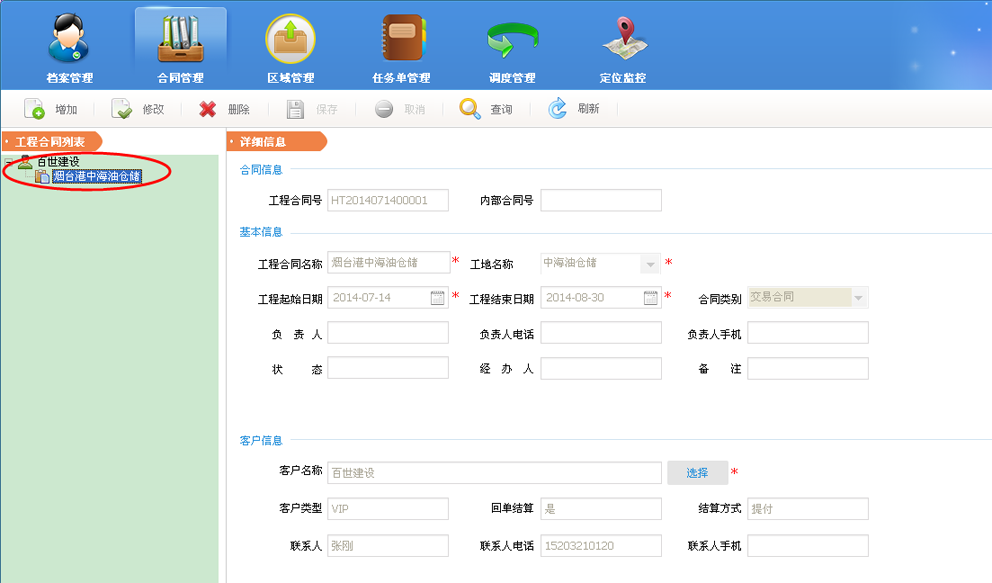

合同创建成功,现在在左侧树形列表,如图29

图29
5. 任务单管理
      任务单管理是依据工程合同来建立任务单的模块,任务单内容包括工程施工部位,厂区,浇注方式,水泥强度,标号,预计方量,运距等信息,带红色*号为必填选项。
      如何创建任务单?

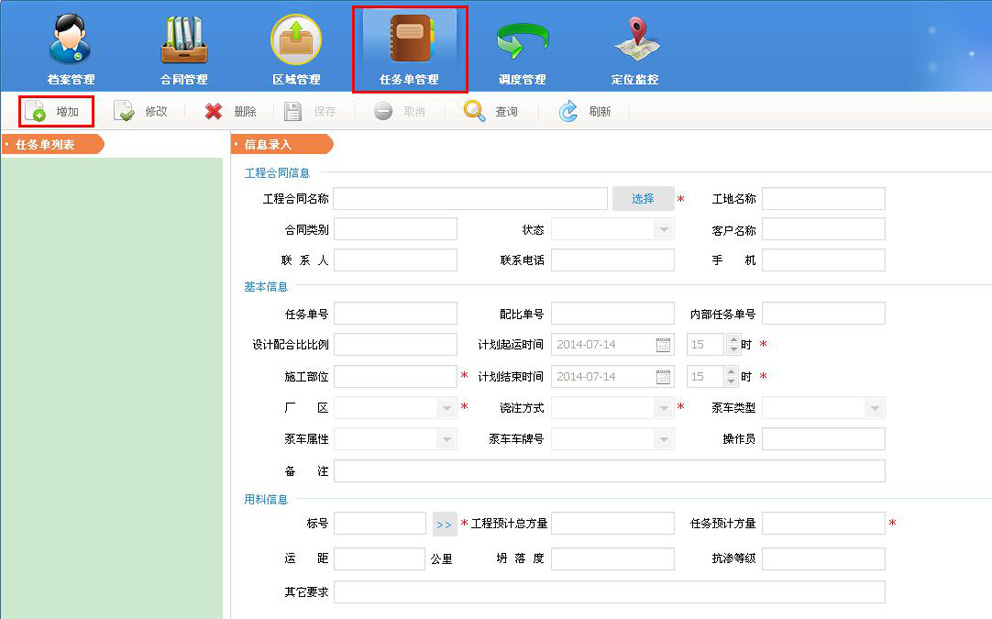

      在商砼调度客户端中选择任务单管理,如图30

图30

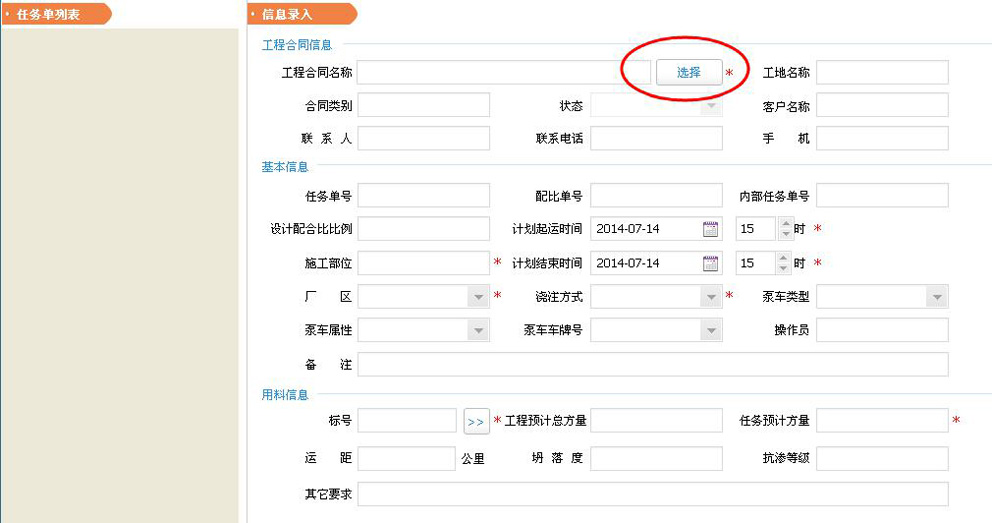

点击“增加”按钮,点击“选择”按钮,选择对应工程合同名称,如图31,32

图31

图32

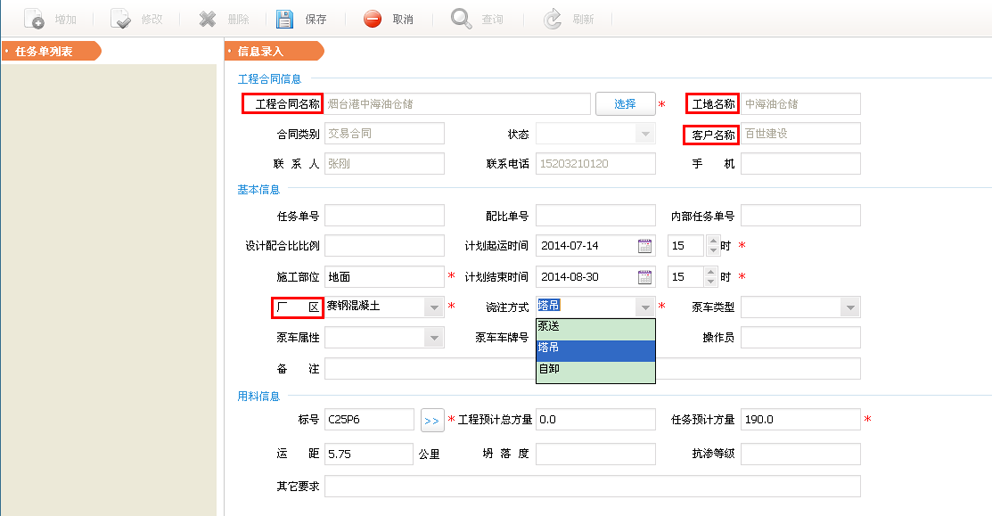

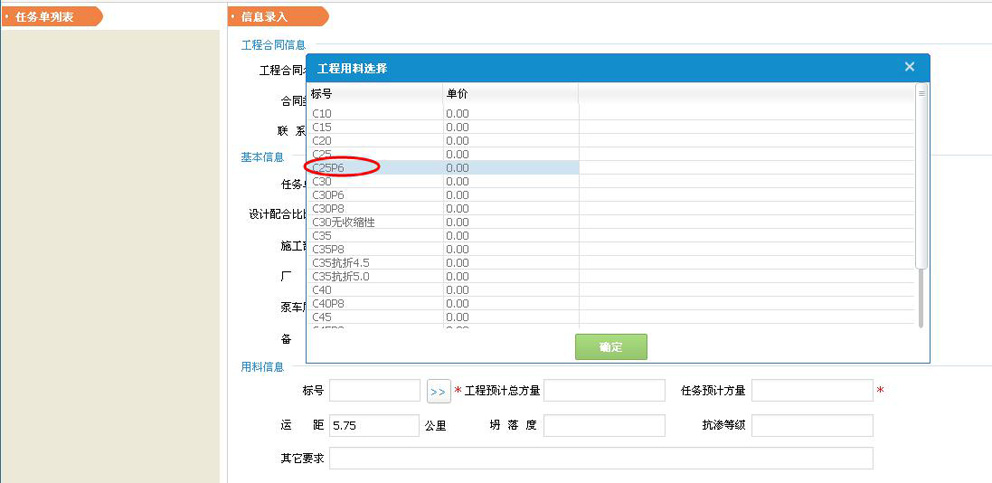

选择标号,如图33,填写好厂区,预计方量,浇筑方式等需要填写的信息,如图34

图33

图34

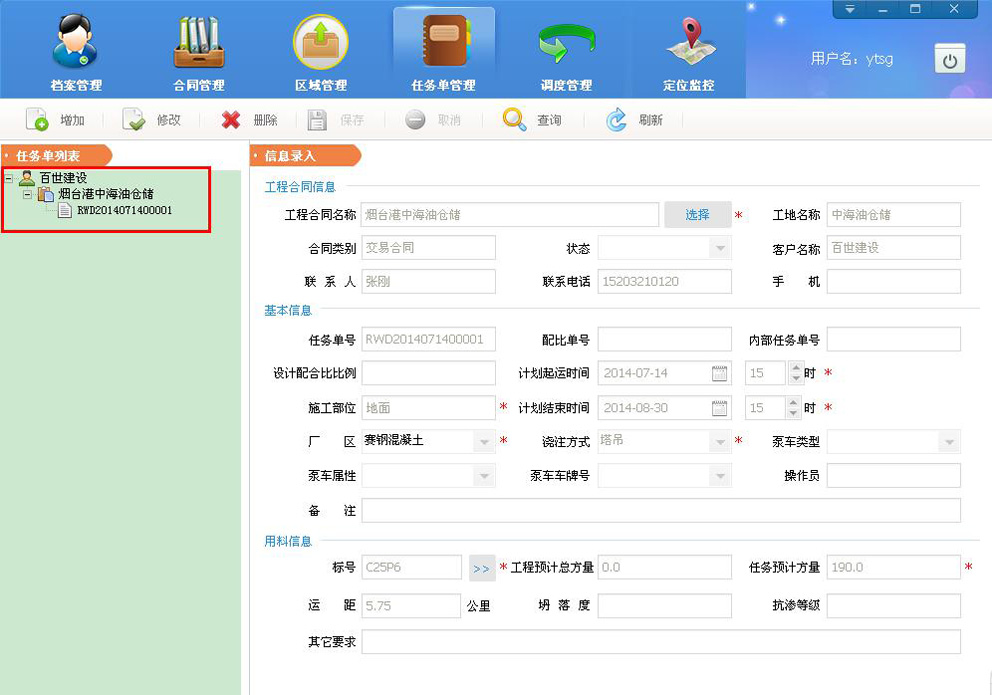

点击“保存”,任务单信息即可创建成功,任务单信息自动编号显示在界面左侧树形列表中,如图35

如图35
6. 调度管理
      根据车辆和物料的实时动态信息管理(位置信息,任务信息,当前运行状况,工地的车辆数量和到位状况等车辆动态综合信息),结合地图,科学的进行合理调度,满足更多的工地任务需求,最大限度减少工地压车断料的现象发生。

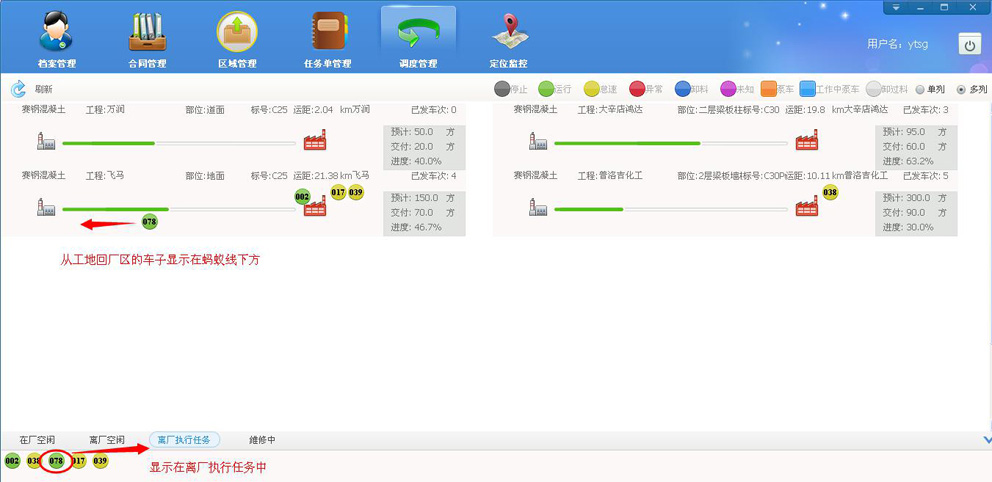

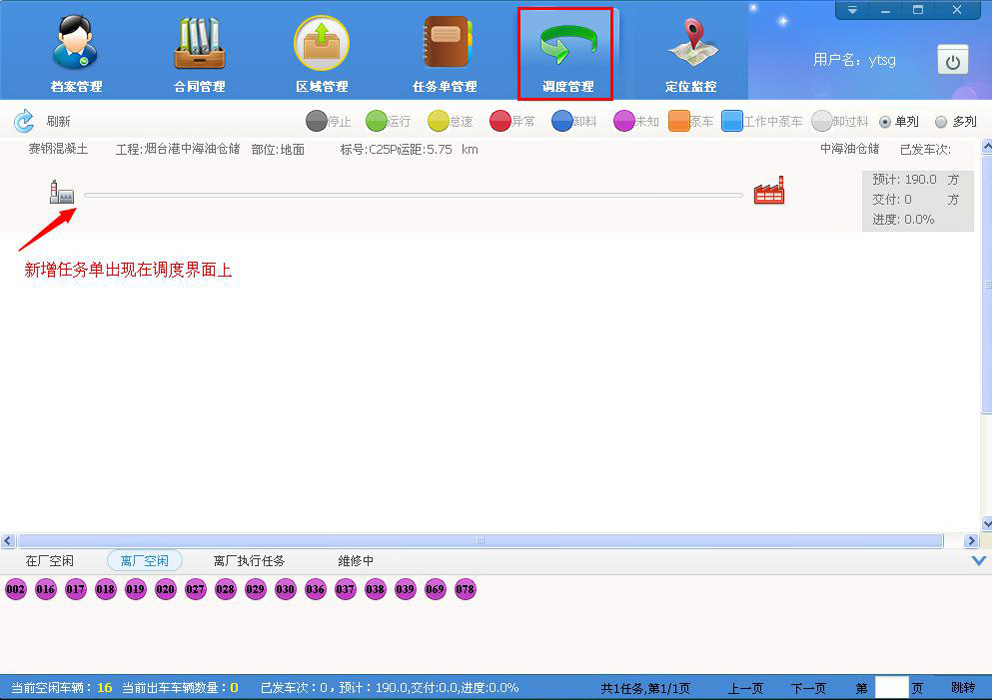

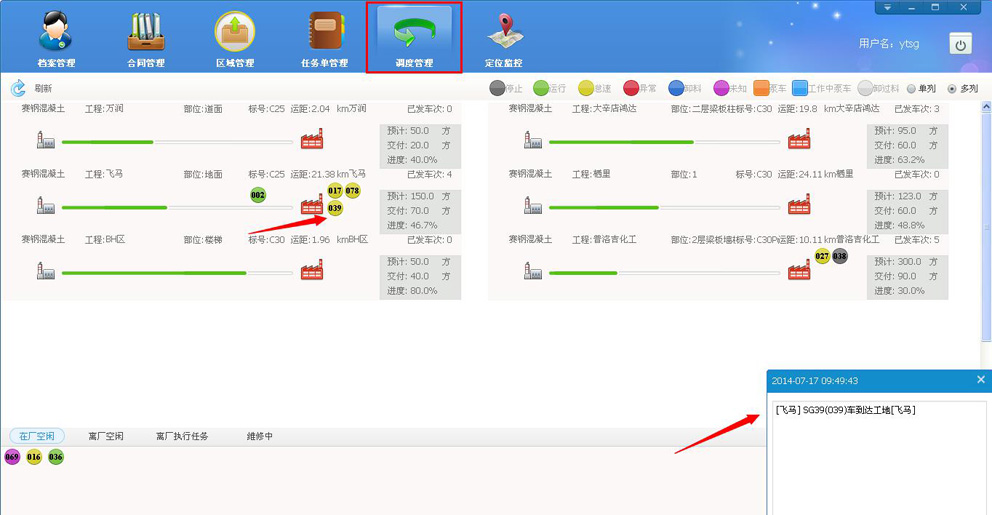

      如图35创建的任务单以蚂蚁线形式显示在调度界面上,如图36

图36

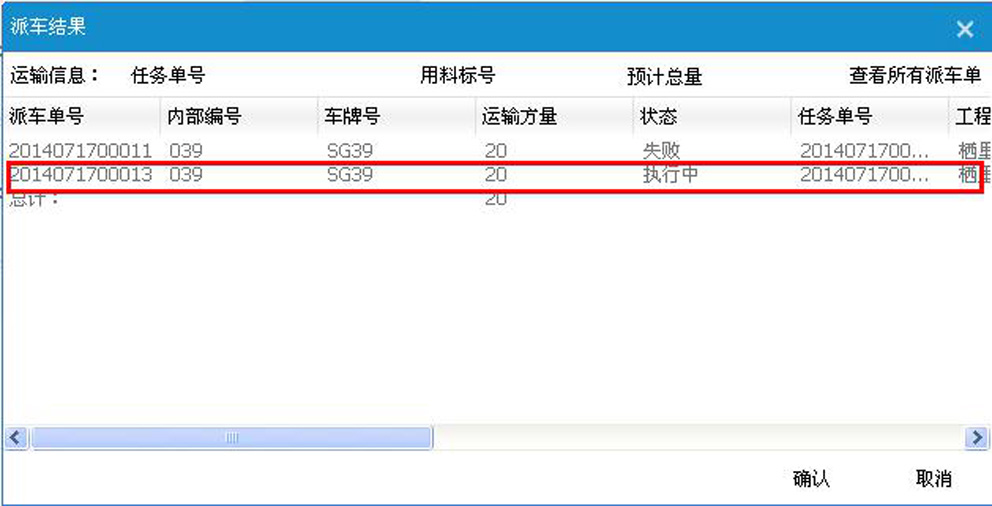

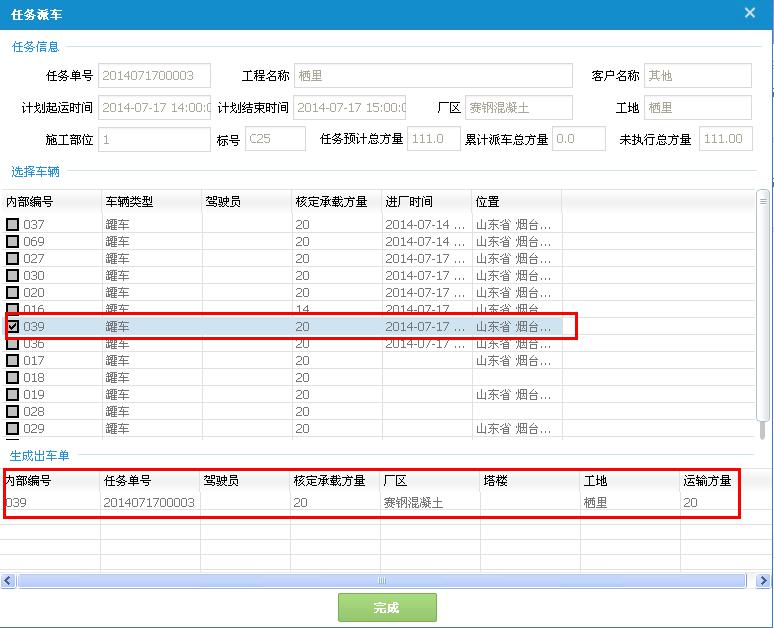

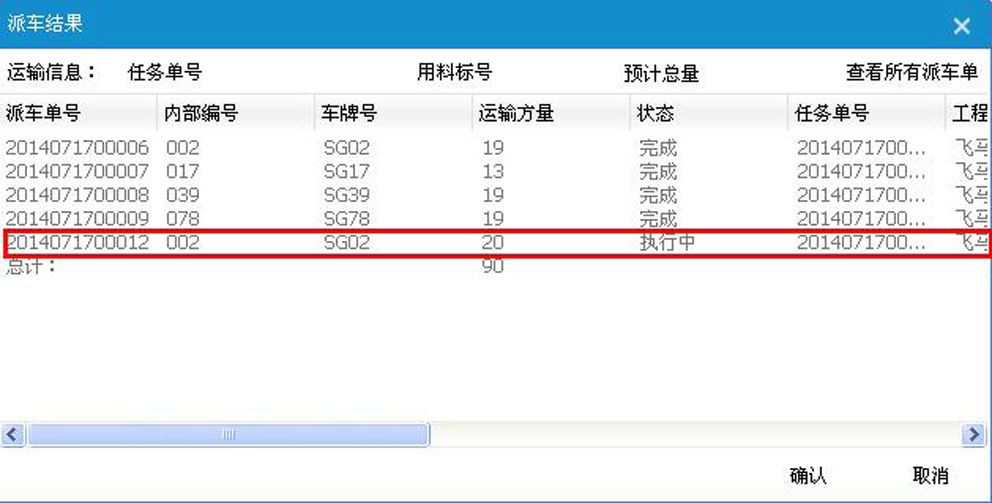

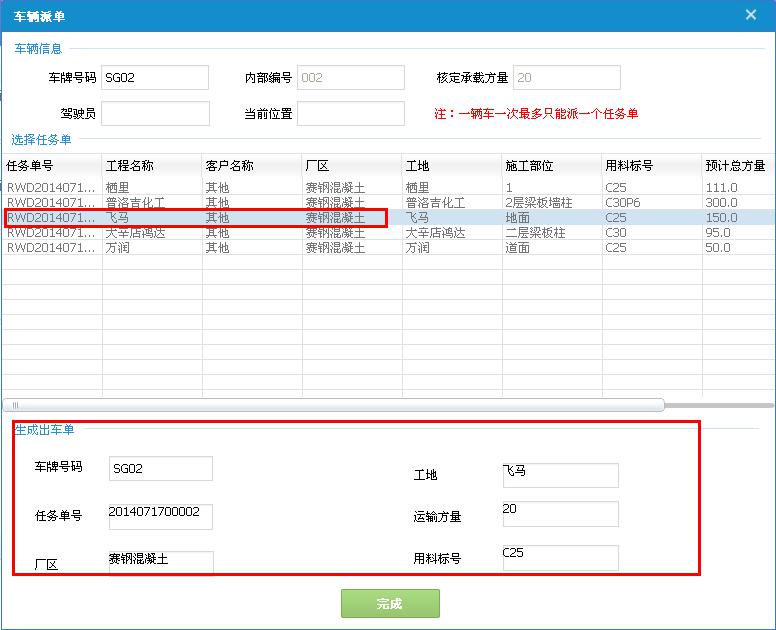

A.如何派车?



039从厂区到达工地

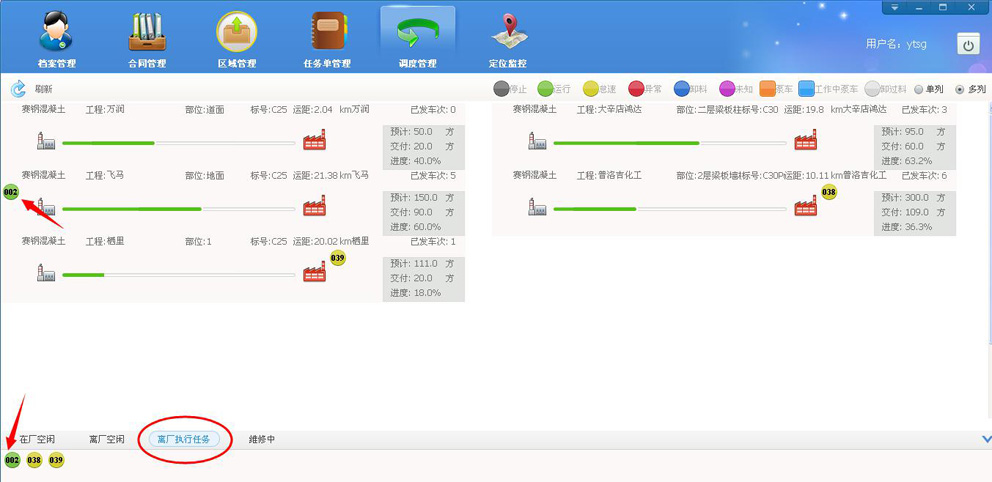

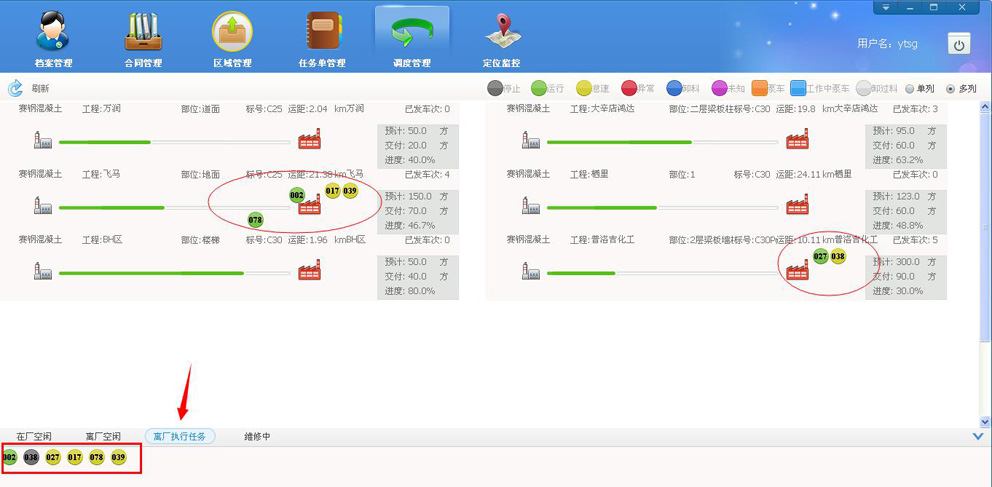

离厂执行任务里的车子跟蚂蚁线上的车辆数保持一致

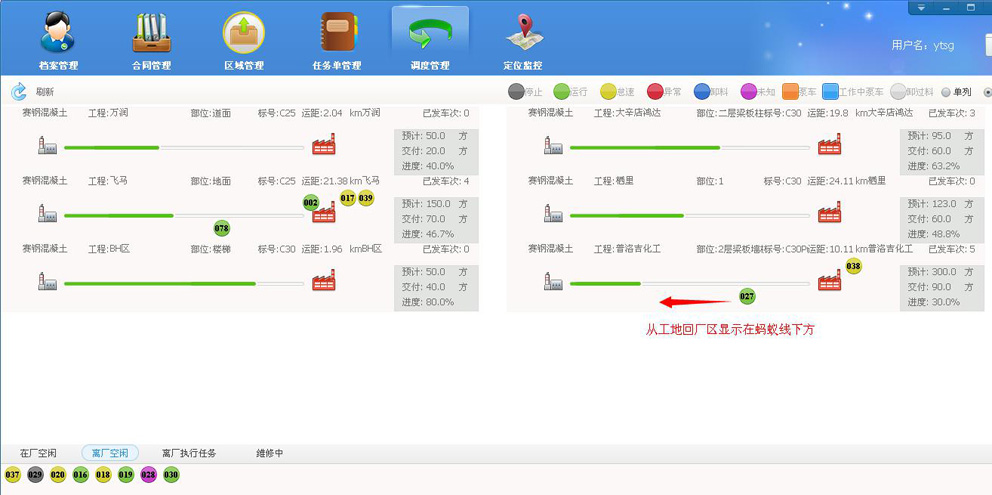

从工地回厂区显示在蚂蚁线的下方
