流动加油车调度管理解决方案

一、加油车市场现状
       中国有超过700万的工程机械用户,每年消耗柴油近1.5万亿元,这些用户,在铁路、公路、农田水利等基础设施建设施工现场,常年遭遇加油不便、掺杂使假、缺斤短两等困扰多年的难题。
       流动加油车,是油罐车的一种,在运油车的基础上加装加油机、自动卷盘、加油枪、泵等主要部件,主要用作石油的衍生品(汽油、柴油、原油、润滑油及煤焦油等油品)的运输和储藏。根据不同的用途和使用环境有多种加油或运油功能,具有吸油、泵油,多种油分装、分放等功能。
我们国家对流动加油车的管理是非常严格的,加油车本来就属于高危的运输车。对加油车实施远程监管就成为了安全监管的重要环节。
二、加油车市场监管的漏洞及需求
     加强流动加油车的管理已经成为迫切的市场需求,而做为危险品运输的流动加油车,监管成为了必需要做的事情,而现如今所存在漏洞如下。
   (1)车辆加油位置不固定,监管成为难题,如何确定加油车现在工作位置,是对加油车管理环节中不可忽视的问题。
   (2)加油车加了几次油,每次加了多少油,在哪个位置加的油,做为管理者是迫切需要了解的。
   (3)当前油罐中剩下多少油品,什么时候需要回去往罐中补充油品,一直以都是人工查看,如何快速准确的解决掉油品的实时监管也是非常重要的一环。
   (4)驾驶员是否具备资质要求,挂靠单位资质是否完备,车辆是否符合道路运输要求等等。
    针对以上客户需求,我们推出流动加油车管理方案,来解决这些监管难题。
三、加油车监控系统组成
     流动加油车监控系统硬件由监控系统液位传感器、加油机控制器、无线通讯模块和监控系统平台四部分功能组成,完成数据采集,数据传输,管理平台,客户呈现四大流程模式。

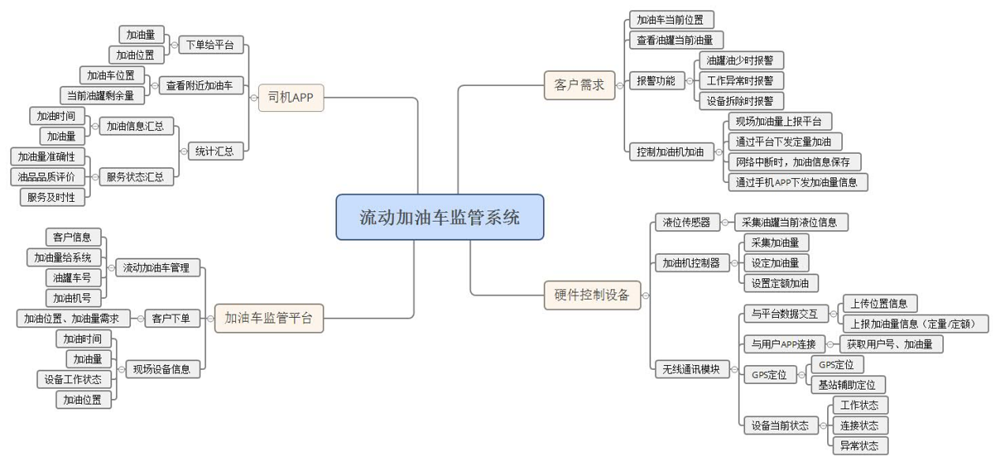

3.1流动加油车监管系统组织架构图:


系统功能介绍:
采集功能:液位传感器采集油罐液位高度信号,加油机控制器控制加油机设备的加油方式和加油量采集,以及油罐液位数据的采集功能;
传输功能:无线通讯模块负责将设备定位功能以及油罐液位数据一起传输至监控系统平台;
数据呈现:监控系统平台实现数据计算、数据呈现、数据推送和报表统计等功能。

(1)平台服务
      平台由服务器安装系统软件来构成,B/S构架,可通过网页和手机APP来实现监控管理,信息调度。其中硬件控制设备功能尤为重要。
     ●服务器连接正常情况下,用户可通过APP可以下单,此时服务器能给系统发出客户编号、油罐车号、加油量信号,同时系统会把这些信息发给指定的油罐车,当司机按油机上的加油键加油完成时,油机会自动上传加油记录,系统再反馈到APP服务器。
     ●当油罐车油机不能与系统通讯时,司机可手动输入客户编号并加油,当加油完成时,油机会存储本次加油数量,加油次数,加油时间,客户编号等信息,待系统能正常通讯时,自动上传该次加油记录,并由系统上传给APP服务器。

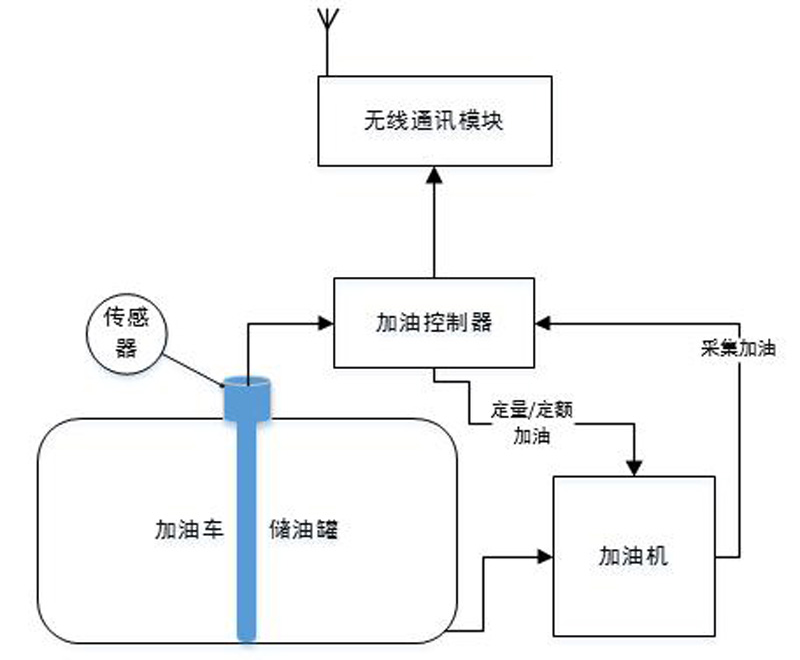

3.2加油车安装流程图


   无线通讯模块: GPS卫星定位模块、无线数据通讯模块、液位传感器数据采集、加油机数据采集。主要功能是定位加油车当前位置、获取加油机控制器的加油升数、加油方式、加油时间、获取加油机控制器的储油罐的当前油位高度、采集其它外部传感器的数据,将所有数据打包传给平台等。
   加油机控制器:采集液位传感器传输的当前液位高度数据,采集加油机加油升数,控制加油机加油方式,以定量或者定额进行加油,将数据做缓存并传送给无线传输模块。控制加油机硬件,完成用户与加油机硬件功能的对接。
   液位传感器:主要是精确采集加油车储油罐的当前液位高度值。
四、现场设备功能实现
1、加油车移动轨迹
     安装在加油车上的无线传输模块不停地采集GPS卫星数据,并实时将位置信息传输到平台,加油车移动位置轨迹清晰可见。
2、加油机加油量的采集计算
     加油机控制器通过采集加油机的加油数据,每次加油量均通过加油机采集,数据与现场数据完全吻合。
3、油罐剩余油量的采集
      安装在加油车储油罐上的液位传感器实时监测当前剩余油量,油量信息由采集设备处理后,通过无线通讯模块上传到平台上,当前剩余油量实现实时监控。
4、无线通讯模块
     无线通讯模块安装在驾驭室内,通过2G/3G/4G无线网络将采集的定位、液位、加油量信息上报至平台。模块通过汽车电瓶供电,与加油机电路隔离,互不影响。
5、设备的可靠性措施
   (1)设备外壳采用防水密封盒子,内部电路用电子灌封胶填充,可防水、防拆、防破坏;
   (2)GSM和GPS天线全内置,GPS定位采用目前国际上性能最优的ublox模块,结合性能最优的进口全向天线,可使GPS定位信息精确到5m以内无漂移;
   (3)其他器件均采用工业级以上标准的器件,可适应-30~70℃的温度范围。
五、平台功能
1、位置服务:设备实时位置跟踪,加油时间及加油位置提示功能。
2、统计报表:
   (1)根据加油量,加油次数,储油罐中油量的实时监控数据并自动生成加油日报、周报、月报、季度、年报等统计数据。
   (2)油罐油量统计报表---根据油量传感器采集的数据结合无线传输模块采集的加油时间、油罐进油量的统计报表。
3、后台管理:
   (1)用户分级和分组管理;
   (2)加油车设备注册登记:设备型号、加油机编号、所属分组、设备ID、SIM卡号等;
   (3)油量标定(参考车辆油耗管理系统平台建设方案);
   (4)其它车辆相关信息。
4、平台其他功能:基站位置导入及标注;其他平台的数据调用;本平台向其他平台传送数据。
六、项目实施目标
1、快速提高市场监管力度
    (1)确定车辆加油位置
    (2)掌握加油的次数及数量,加油用油数据统计及导出表格。
    (3)车辆剩余油品的多少,及时调度
    (4)历史油位运行曲线,可随时查询有疑问的运行段查询有疑问的运行段
2、实时监控设备的异常变化
     (1)利用无线移动网络,可实时监控车辆当前油箱油量实时变化情况
     (2)一旦发生设备工作异常,系统会自动上传异常记录到平台,平台弹出报警窗口。
七、项目中需要协助的部分
7.1、加油机通讯协议
      市场上主要的加油机协议未公开,此项目需要读取加油机数据,因此需要提供加油机通讯协议。
      我公司与郑州三金石油设备制造有限公司有过加油机项目合作,使用20型车载加油机,具体型号:SK20ZF111A。
7.2、加油机控制器研发与协议对接
       控制器需要与市场上主流的硬件进行对接,硬件功能需要相应开发进行完善。
