一、 产品介绍

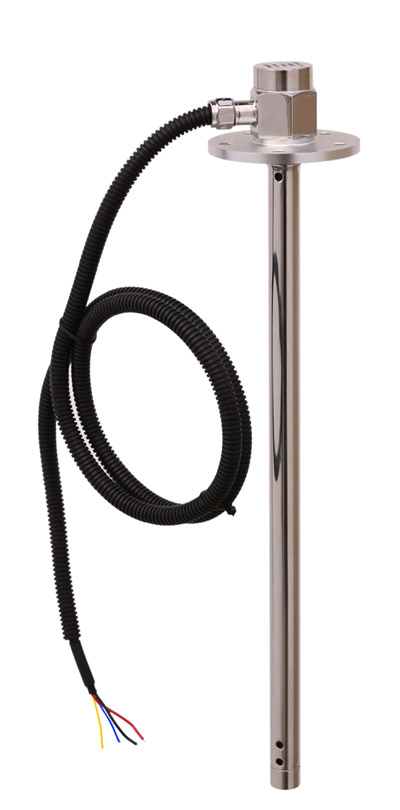

CR6061-F3油位传感器继承了长润在油量传感器多年来的技术精华，结合中位专用外设通讯协议研发生产的一款车用油位传感器。
CR6061-F3油位传感器基于射频电容测量原理，采用断层扫描技术,动态分析传感器在介质中各种参数，自动进行精确补偿，输出信号随液位高度改变呈线性连续变化。传感器将液位高度、液体温度、油箱外部温度等数据信息，通过F3数据网络实时回传至监控中心，实现对油箱的油量、油量温度及油箱外温等多种数据的实时监控。整机无任何弹性部件和可动部件，耐冲击、安装方便，可安装在各种场合对汽油、柴油、液压油的油位及其它各种弱腐蚀性液体的液位进行准确测量。
CR6061-F3油位传感器是计量级测量仪器，具有很高的分辨率和测量精度。它无须人工干预，自动校准，不存在温度漂移，不受介质的变化影响，都能正确输出精确的液位高度信号。解决了乙醇汽油、甲醇燃料等介质难测量的问题，也同时解决了不同地区因油的标号不同和温度的巨大差异引起的测量误差问题。
二、 性能指标
|
编号
|
项目
|
指标
|
备注
|
|
1
|
工作电压
|
DC 5V
|
范围：4.5V-9V
|
|
2
|
工作电流
|
5-10mA
|
模拟4～20mA产品除外
|
|
3
|
承压范围
|
-0.1MPa～0.1MPa
|
|
|
4
|
检测范围
|
100mm～1400mm
|
长度按要求定制
|
|
5
|
引线长度
|
1000 mm
|
长度按要求定制
|
|
6
|
探极直径
|
Φ16mm
|
|
|
7
|
工作温度
|
-35℃～75℃
|
|
|
8
|
存储温度
|
-40℃～85℃
|
|
|
9
|
探极耐温
|
-50～150℃
|
|
|
10
|
固定方式
|
螺纹M20×1.5
|
标配QC2-1法兰
|
|
11
|
防爆等级
|
Ex iaⅡC T6 Ga
|
本安型
|
|
12
|
精确度等级
|
1.0
|
300mm以内精度1.5
|
|
13
|
数字输出
|
RS485
|
F3通讯协议
|
注意：1、 精确度等级测量均为实验室静态试验结果，实际精度请以实际安装环境为准。
三、 传感器特点
Ø 兼容性强：兼容F3协议，在F3平台实现快速油量监控。
Ø 温度测量：自带温度测量，实时监控液体温度，同时监控油箱外部温度。
Ø 多数据上报：在F3协议的基础上，滤波数据和实时数据同时上传。
Ø 较高精度：通过自身运行，实现高精度的油量测量。
Ø 智能计算：自动计算用户加油事件，自动计算异常漏油事件。
Ø 自动校准：产品带自校准功能，减少维护工作量。
Ø 自动适应：产品自动适应被油介质，勿需人工参与。
Ø 超强防护：完善的内部电路保护机制，保障设备长期稳定运行。
Ø 功耗极低：整机功耗小，工作电流小于10mA，功耗控制在50毫瓦以内。
Ø 扩展性强：支持多个油箱同时测量。
